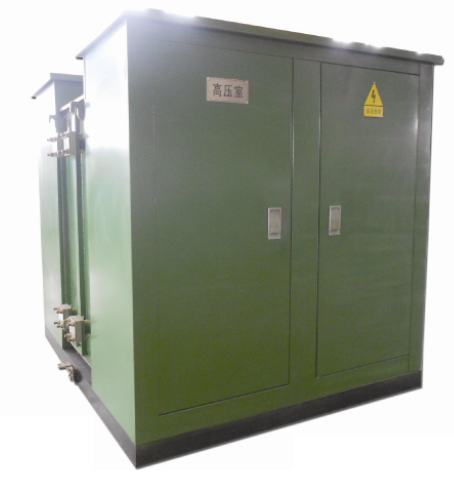

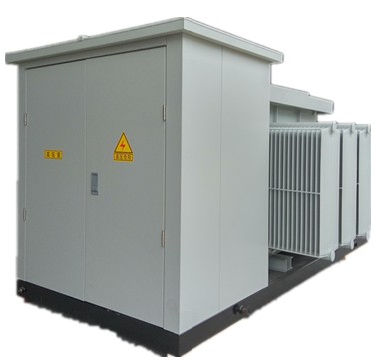

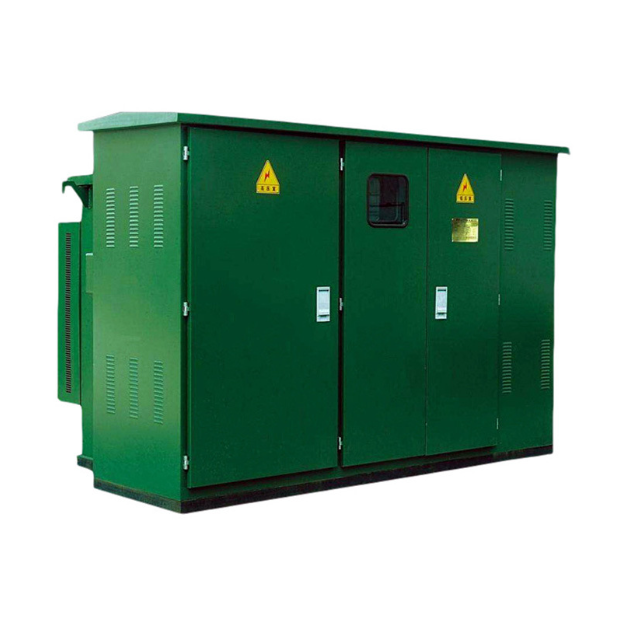

Наземно монтирана трансформаторна подстанция

Параметри на продукта

Техническа спецификация на серия YBM Европейска типова трансформаторна станция

Въведение в продукта

1. Общи разпоредби
Трансформаторната станция в контейнерно изпълнение (комбиниран трансформатор) (по-нататък наричана „Контейнерен трансформатор“) е нов, икономичен и екологично чист продукт, разработен от нашата компания на базата на напреднала технология от американската фирма COOPER, с оглед националните условия. Този продукт е новост на национално равнище и е преминал всички необходими изпитвания, включително динамични и термични тестове за устойчивост на кутията на трансформатора, изпитвания при късо съединение и всички видове типови изпитвания. Продуктът е препоръчан от Министерството на търговията за Националните проекти за строителство и преустройство на градските и селските електрически мрежи. Използва се широко в градските и селските електромрежи по цялата страна.

2. Технически спецификации и приложения

Име на продукта: ZGS11-H Контейнерна трансформаторна станция

Спецификации на продукта: 50-1600 kVA

Ниво на напрежението: 6, 10 kV

Диапазон на регулиране на напрежението: ±5% или ±2×2.5%

Група свързване: Dyn11

Напрежение на импеданса: 4%, 4.5%

Метод за охлаждане: ONAN

Приложения:
Кутиевият трансформатор може да се използва в закрити помещения или да се монтира на открито върху циментови площадки или други равни, здрави повърхности. Той е проектиран за употреба с подземни кабелни системи, но може също така да се инсталира в надлежащи разпределителни системи, като се изискват подпорни пръти за входа на кабела. Кутиевият трансформатор има също компактна форма и привлекателен външен вид, което го прави подходящ за монтаж в обществени пространства като пътни зелени площи, паркове, жилищни комплекси и др. Структурата на кутията с високо ниво на сигурност премахва необходимостта от защитни огради или други външни обвивки. Поради това той намира широко приложение в апартаменти, градини, вили, офис сгради, училища, търговски центрове, фабрики, минни предприятия, градски жилищни райони и други места.

3. Структура на кутията

Основна структура на кутията
Кутията е изработена от гофрирана маслена резервоарна конструкция, използваща висококачествени ламинирани на студено стоманени плочи от Baosteel. На стената на гофрирания маслен резервоар са монтирани куки за вдигане. По време на производствения процес масленият резервоар подлежи на флуоресцентни, пневматични и хидростатични тестове за запечатване. Конструиран е с противокражна кутийна структура и е обработен с напреднали процеси, включително почистване с киселина, фосфатиране и напръскване с покритие, което осигурява надеждна работа и привлекателен външен вид.
Масленият резервоар разполага допълнително с добре вентилирана предпазна покривка за охлаждане.

Кутия за комутация
Разпределителното табло е проектирано с пълно внимание към здравина, безопасност, топлоизолация, естетика и леснота на работа. Тялото и вратата на разпределителното табло са изработени от „оцветени стоманени плочи и самозагасващи топлоизолационни материали“ с „алуминиеви сплавни ръбове“ и са закрепени към основния корпус чрез скрити високоякостни болтове. Високонапрежният и нисконапрежният отсек са разделени с заварени стоманени плоскости. Вратата на таблото използва трикомпонентен заключващ механизъм, осигуряващ надеждно затваряне, и е оборудвана с болтово закрепване и заключващи устройства, за да се предотврати неоторизиран достъп, гарантирайки безопасност и надеждност.

Капак на кутията
Капакът на кутията е изработен от „оцветени стоманени плочи и самозагасващи топлоизолационни материали“ с форма на покрив, като придава на продукта стилен и елегантен външен вид, отлична топлоизолация и огнеустойчивост, както и добра защита от дъжд.

Ядро
Сърцевината е изработена от висококачествени листове от студеновалцувана кремниева стомана, което ефективно намалява загубите при празен ход, тока при празен ход и шума.

Структура на заложката
Навивката има цилиндрична структура с рационално изпълнено изолационно проектиране и равномерно разпределение на навивките, осигурявайки висока електрическа и механична якост.

Система за защита при високо напрежение (от COOPER, САЩ)
(1) Предпазна защита: ELSP и BAY-O-NET предпазители са свързани последователно, осигурявайки икономична и надеждна защита с напреднали принципи. ELSP е масло-импрегниран секционен ограничителен предпазител, който работи само при повреда вътре в трансформаторната кутия. Монтира се в масления резервоар. Предпазителят BA-O-NET се използва за прекъсване на вторичната верига при късо съединение, повреда, претоварване или висока температура на маслото.
(2) Вмукващи се предпазители: Това са масло-импрегнирани предпазители с двойна чувствителност, които могат да се сменят отвън, осигурявайки работоспособност при претоварване или повреда от късо съединение.
(3) Превключвател под товар: Превключвателят за товар с маслоно потапяне има три номинални тока: 200 А, 300 А и 600 А. Този трифазен блокиран превключвател разполага с пружинен механизъм, който позволява включване и изключване под товар.

Нисконапрежениетната секция
Нисконапрежениетната секция може да се конфигурира според нуждите на потребителя, включително енергометриране, основна защита при ниско напрежение, разклоняване при ниско напрежение и компенсиране на реактивната мощност. Основната защита при ниско напрежение може да включва защита при намалено напрежение или загуба на фаза.

Предимства на контейнерната трансформаторна подстанция
(1) Привлекателен външен вид, компактна конструкция, малки размери и гъвкаво монтиране.
(2) Напълно запечатана и изолирана конструкция, осигуряваща надеждна безопасност на персонала.
(3) Може да се използва както в пръстенови мрежи, така и като крайна трансформаторна подстанция с лесно преобразуване.
(4) Ниски загуби, ниско ниво на шум и отлични експлоатационни характеристики.
(5) Входната високонапрежениетна линия използва щепселна кабелна конструкция с характеристиките на разединител, което осигурява гъвкава експлоатация.
(6) Ниско повишаване на температурата и висока способност за претоварване, подходящо за места с тежко неуравновесен трифазен товар.
(7) Силна устойчивост на радиация, топлинна изолация, огнеустойчивост и водоустойчивост.
(8) Кашонът има конструкция, предпазваща от кражба.
