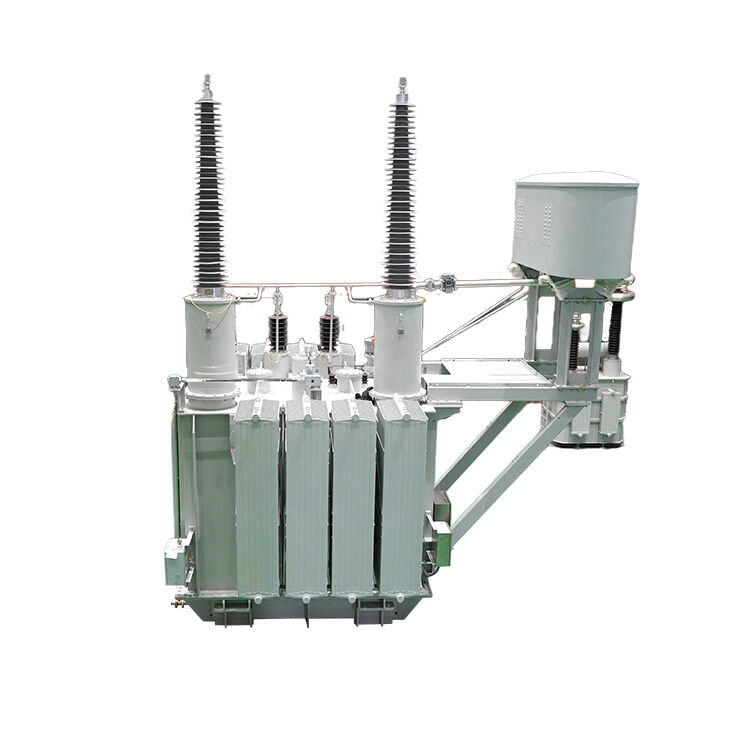

¿Cómo mejora un transformador de distribución la estabilidad de la red para las empresas eléctricas?

La estabilidad de la red representa uno de los desafíos más críticos a los que se enfrentan las empresas eléctricas modernas al equilibrar la creciente demanda, la integración de energías renovables y una infraestructura envejecida. En el centro de este desafío se encuentra el transformador de distribución, un equipo aparentemente modesto que desempeña un papel desproporcionadamente importante para mantener la consistencia del voltaje, gestionar las fluctuaciones de carga y garantizar una entrega fiable de energía a los usuarios finales. Comprender cómo contribuye un transformador de distribución a la estabilidad de la red requiere examinar tanto sus principios operativos fundamentales como su ubicación estratégica dentro de la red eléctrica de distribución.

La relación entre los transformadores de distribución y la estabilidad de la red va mucho más allá de una simple transformación de tensión. Estos dispositivos actúan como puntos de control críticos en los que las empresas eléctricas pueden regular el flujo de potencia, aislar fallos, compensar desequilibrios de potencia reactiva y adaptarse a condiciones de carga que cambian rápidamente. Para las empresas eléctricas que operan en entornos cada vez más complejos, con fuentes de generación distribuida y patrones de consumo variables, el transformador de distribución ha evolucionado desde un componente pasivo hasta un participante activo en las estrategias de gestión de la red. Este artículo explora los mecanismos específicos mediante los cuales los transformadores de distribución mejoran la estabilidad de la red y por qué su correcta especificación, ubicación y funcionamiento siguen siendo fundamentales para la planificación de las infraestructuras de las empresas eléctricas.

Mecanismos de regulación de tensión en redes de distribución

Cómo los transformadores de distribución mantienen niveles de tensión constantes

El mecanismo principal mediante el cual un transformador de distribución mejora la estabilidad de la red implica una regulación precisa del voltaje en el punto de entrega. A medida que la energía eléctrica viaja desde las fuentes de generación a través de las líneas de transmisión y hacia las redes de distribución, el voltaje se degrada naturalmente debido a la resistencia de los conductores y a la impedancia reactiva. Los transformadores de distribución compensan estas pérdidas reduciendo los voltajes de nivel de transmisión a niveles utilizables, al tiempo que mantienen tolerancias estrechas que evitan tanto las condiciones de sobrevoltaje como de subvoltaje en las instalaciones del cliente.

Los transformadores de distribución modernos incorporan mecanismos de cambio de derivaciones que permiten a las empresas eléctricas ajustar las relaciones de transformación en respuesta a condiciones variables de carga y fluctuaciones de tensión en el lado de suministro. Los cambiadores de derivaciones sin carga ofrecen opciones fijas de ajuste durante los períodos de mantenimiento, mientras que los cambiadores de derivaciones bajo carga permiten la optimización en tiempo real de la tensión sin interrumpir el servicio. Esta capacidad adaptativa resulta especialmente valiosa en redes con líneas de alimentación largas o en zonas que experimentan un crecimiento rápido de la carga, donde la caída de tensión se vuelve más pronunciada y amenaza la calidad del servicio.

La función de regulación de tensión de un transformador de distribución afecta directamente la estabilidad de la red al prevenir escenarios de colapso de tensión en cascada. Cuando las tensiones caen por debajo de los umbrales aceptables, los equipos conectados consumen corrientes más elevadas para mantener su potencia de salida, lo que reduce aún más la tensión del sistema y puede provocar apagones generalizados. Al mantener la tensión dentro de los márgenes especificados, los transformadores de distribución interrumpen este ciclo destructivo y preservan la integridad del sistema incluso en condiciones de estrés.

Compensación de potencia reactiva y corrección del factor de potencia

Más allá del control de la magnitud de la tensión, los transformadores de distribución influyen en la estabilidad de la red mediante su impacto en los flujos de potencia reactiva y en el factor de potencia del sistema. Cada transformador de distribución presenta una reactancia de magnetización inherente que consume potencia reactiva durante su funcionamiento normal. Aunque este consumo pueda parecer perjudicial, las empresas eléctricas aprovechan esta característica junto con bancos de condensadores y reguladores de tensión para equilibrar la potencia reactiva en toda la red y mantener un factor de potencia óptimo.

Un factor de potencia deficiente genera múltiples desafíos para la estabilidad, como mayores pérdidas en las líneas, reducción de la capacidad disponible y dificultades en la regulación de la tensión. Un transformador de distribución transformador de distribución correctamente dimensionado con características de impedancia adecuadas ayuda a las empresas eléctricas a gestionar la potencia reactiva localmente, en lugar de forzar transferencias de potencia reactiva a larga distancia que sobrecargan la infraestructura de transmisión. Esta gestión localizada reduce la probabilidad de eventos de inestabilidad de tensión y mejora la eficiencia general del sistema.

Los diseños avanzados de transformadores de distribución ahora incorporan características específicamente orientadas a la optimización de la potencia reactiva. Los materiales de núcleo de baja pérdida reducen los requisitos de corriente de magnetización, mientras que las configuraciones de devanados cuidadosamente diseñadas minimizan la reactancia de fuga. Estas mejoras permiten a las empresas eléctricas utilizar los transformadores de distribución como herramientas estratégicas de gestión de la potencia reactiva, en lugar de limitarse a funcionar como dispositivos pasivos de transformación de tensión.

Equilibrado de carga y gestión de corrientes de cortocircuito

Transformadores de distribución como puntos de distribución de carga

La estabilidad de la red depende en gran medida de una distribución equilibrada de la carga entre los recursos disponibles de generación y transmisión. Los transformadores de distribución actúan como nodos críticos de distribución de carga, donde las empresas eléctricas pueden dividir estratégicamente sus territorios de servicio y prevenir sobrecargas locales que podrían propagarse y causar problemas más amplios en el sistema. Al desplegar múltiples transformadores de distribución con calificaciones adecuadas de capacidad en un área de servicio, las empresas eléctricas crean redundancia y flexibilidad, lo que mejora la resiliencia general de la red.

Las características de impedancia de cada transformador de distribución limitan naturalmente la corriente máxima que puede fluir a través de él durante condiciones normales y de fallo. Esta función intrínseca de limitación de corriente evita que los fallos individuales en los equipos provoquen una corriente excesiva capaz de desestabilizar las secciones aguas arriba de la red. Cuando se coordina adecuadamente con los dispositivos de protección, la impedancia del transformador de distribución crea un esquema jerárquico de protección que aísla rápidamente los fallos, manteniendo al mismo tiempo el suministro en las zonas no afectadas.

El equilibrado de carga mediante la ubicación estratégica de los transformadores de distribución también aborda la variabilidad temporal de la demanda eléctrica. Las compañías eléctricas configuran sus redes de modo que los transformadores de distribución que atienden a distintas categorías de clientes o áreas geográficas compartan alimentadores comunes, lo que permite aprovechar la diversidad de los perfiles de carga para suavizar las curvas agregadas de demanda. Este suavizado reduce las relaciones pico-media y minimiza la frecuencia y gravedad de las fluctuaciones de tensión que amenazan la estabilidad de la red.

Limitación de la corriente de fallo y protección del sistema

Cuando ocurren cortocircuitos o fallos a tierra en las redes de distribución, las corrientes de fallo resultantes pueden alcanzar magnitudes miles de veces superiores a las corrientes normales de funcionamiento. Sin una limitación adecuada, estas corrientes de fallo dañarían los equipos, pondrían en peligro al personal y podrían desencadenar fallos en cascada en toda la red. El transformador de distribución desempeña un papel central en la gestión de las corrientes de fallo gracias a su impedancia inherente, que limita la corriente máxima que puede fluir durante las condiciones de fallo.

La impedancia de un transformador de distribución consta de componentes resistivos y reactivos que, en conjunto, determinan sus características de regulación de tensión y su contribución a la corriente de cortocircuito. Valores más altos de impedancia ofrecen una mayor limitación de la corriente de cortocircuito, pero provocan una peor regulación de tensión bajo carga. Las compañías eléctricas deben especificar cuidadosamente la impedancia del transformador de distribución para equilibrar estos requisitos contrapuestos, garantizando una protección adecuada contra cortocircuitos sin sacrificar la estabilidad de la tensión durante el funcionamiento normal.

Los diseños modernos de transformadores de distribución optimizan las características de impedancia mediante configuraciones avanzadas del núcleo y los devanados. Disposiciones de devanados divididos, capas con impedancia graduada y trayectorias de derivación magnética permiten a los fabricantes alcanzar objetivos específicos de impedancia que cumplen los requisitos de coordinación de la protección de las compañías eléctricas. Estas características de impedancia diseñadas permiten que los transformadores de distribución funcionen como componentes integrales de los esquemas de relés de protección que preservan la estabilidad de la red durante eventos de falla.

Integración con energías renovables y generación distribuida

Gestión de flujos de potencia bidireccionales

La proliferación de fuentes de generación distribuida, incluidas las instalaciones solares en techos, pequeñas turbinas eólicas y sistemas de cogeneración (producción combinada de calor y electricidad), ha alterado fundamentalmente el entorno operativo de los transformadores de distribución. Las redes de distribución tradicionales suponían un flujo unidireccional de potencia, desde la generación centralizada a través de los sistemas de transmisión y distribución hasta los usuarios finales. Actualmente, los transformadores de distribución deben soportar flujos bidireccionales, ya que los generadores distribuidos inyectan energía de nuevo en la red, lo que provoca elevaciones de tensión, distorsión armónica y desafíos en la coordinación de protecciones.

Los transformadores de distribución diseñados para aplicaciones modernas en redes incorporan características que mantienen la estabilidad a pesar de los flujos de potencia inversos. Los sistemas de refrigeración mejorados gestionan las pérdidas incrementadas provocadas por corrientes armónicas, mientras que los materiales especializados del núcleo minimizan el ruido y las vibraciones bajo condiciones variables de carga. Los mecanismos de regulación de tensión deben responder ahora tanto a situaciones de subtensión durante las horas de máxima demanda como a escenarios de sobretensión cuando la producción de generación distribuida supera el consumo local.

La función del transformador de distribución en la gestión de la generación distribuida va más allá de simplemente gestionar el flujo de potencia inverso. Estos dispositivos actúan como puntos naturales de aislamiento donde las empresas eléctricas pueden instalar equipos de monitorización para supervisar la producción de generación, los parámetros de calidad de la energía y los desequilibrios del sistema. Esta visibilidad permite implementar estrategias proactivas de gestión de la red que previenen problemas de estabilidad antes de que se agraven hasta provocar interrupciones del servicio o daños en los equipos.

Filtrado de armónicos y mejora de la calidad de la energía

Las fuentes de energía renovable, especialmente aquellas que emplean inversores electrónicos de potencia, introducen un contenido armónico significativo en las redes de distribución. Estas formas de onda de corriente no senoidales generan un calentamiento adicional en los devanados de los transformadores de distribución, incrementan las pérdidas en el núcleo y pueden excitar resonancias que ponen en riesgo los equipos y alteran las cargas electrónicas sensibles. La estabilidad de la red en el contexto actual exige no solo mantener la tensión y la corriente a la frecuencia fundamental, sino también controlar la distorsión armónica hasta niveles aceptables.

Los transformadores de distribución influyen en la propagación de armónicos mediante sus características de impedancia dependientes de la frecuencia. A frecuencias armónicas, la reactancia del transformador aumenta proporcionalmente, mientras que la resistencia se eleva debido al efecto pelicular y al efecto de proximidad en los conductores. Estas impedancias incrementadas atenúan naturalmente ciertos órdenes armónicos, proporcionando así un filtrado pasivo que reduce la distorsión armónica de tensión en toda la red.

Los diseños avanzados de transformadores de distribución incorporan calificaciones de factor K y otras especificaciones que indican su idoneidad para aplicaciones con cargas armónicas significativas. Estas unidades especialmente diseñadas cuentan con neutros sobredimensionados para manejar armónicos tripolares, capacidad adicional de refrigeración para las pérdidas inducidas por armónicos y materiales del núcleo resistentes al calentamiento por histéresis a frecuencias armónicas. Al instalar transformadores de distribución adecuadamente calificados en zonas con una generación renovable sustancial o cargas no lineales, las empresas eléctricas mantienen los estándares de calidad de la energía, esenciales para la estabilidad de la red.

Flexibilidad operativa y reconfiguración de la red

Redes de transformadores de distribución y esquemas de conmutación

La estabilidad de la red durante contingencias depende de la capacidad de reconfigurar rápidamente la topología de la red en respuesta a fallos de equipos, necesidades de mantenimiento o condiciones operativas anormales. Los transformadores de distribución posibilitan esta flexibilidad al actuar como puntos naturales de seccionamiento, donde las empresas eléctricas pueden aislar tramos de la red sin interrumpir el suministro a otras zonas. La ubicación estratégica de los transformadores de distribución, con márgenes adecuados de capacidad, permite a las empresas eléctricas implementar configuraciones alternativas de alimentación que mantienen el suministro durante las interrupciones.

Los esquemas de transformadores de distribución en red representan uno de los enfoques más sofisticados para el diseño de sistemas de distribución urbana, ofreciendo una fiabilidad excepcional gracias a la redundancia integrada. Varios transformadores de distribución se conectan a una red secundaria común mediante protectores de red que aíslan automáticamente los transformadores defectuosos, manteniendo al mismo tiempo el suministro desde las unidades en buen estado. Esta configuración elimina los puntos únicos de fallo y garantiza una continuidad de servicio ininterrumpida, tal como requieren las instalaciones críticas y las zonas urbanas densamente pobladas.

La flexibilidad operativa proporcionada por redes adecuadamente configuradas de transformadores de distribución se extiende también a las actividades rutinarias de mantenimiento. Las empresas suministradoras pueden aislar individualmente transformadores de distribución para su inspección, ensayo o sustitución sin interrumpir el servicio a los clientes, lo que permite implementar programas proactivos de mantenimiento destinados a prevenir fallos, en lugar de limitarse simplemente a responder a ellos. Este enfoque preventivo reduce la frecuencia de interrupciones no planificadas, que afectan la estabilidad de la red y socavan la confianza de los clientes.

Capacidades de transferencia de carga y respuesta ante emergencias

Cuando perturbaciones importantes afectan a partes del sistema de distribución, la capacidad de transferir rápidamente la carga a fuentes alternativas de suministro determina la velocidad con la que se puede restablecer el servicio y si dicha perturbación se propaga, afectando así a más clientes. Los transformadores de distribución dimensionados con reservas de capacidad adecuadas permiten operaciones de transferencia de carga que respaldan los procedimientos de respuesta ante emergencias y mantienen la estabilidad durante condiciones de contingencia.

Durante eventos climáticos extremos, fallos de equipos o actividades planificadas de mantenimiento, las empresas eléctricas aprovechan la naturaleza interconectada de las redes de transformadores de distribución para transferir temporalmente cargas entre alimentadores y subestaciones. Esta capacidad de transferencia de carga evita la sobrecarga de los equipos restantes y mantiene la estabilidad de tensión en todas las zonas afectadas. El transformador de distribución actúa como la interfaz física que posibilita dichas transferencias, al tiempo que limita las contribuciones de corriente de cortocircuito que, de lo contrario, podrían impedir operaciones seguras de conmutación.

Los sistemas modernos de gestión de la red integran los datos de monitorización de los transformadores de distribución con herramientas de análisis de red para identificar, en tiempo real, estrategias óptimas de transferencia de carga. Al supervisar la carga, la temperatura y las métricas de calidad de la energía de los transformadores, las empresas eléctricas pueden tomar decisiones fundamentadas sobre cómo reconfigurar las redes durante emergencias, manteniendo al mismo tiempo el equipo dentro de los límites seguros de operación. Este enfoque basado en datos para la respuesta ante emergencias preserva la estabilidad de la red incluso en condiciones adversas.

Tecnologías de monitorización y diagnóstico

Evaluación en tiempo real del estado

La evolución de la tecnología de los transformadores de distribución pone cada vez más énfasis en las capacidades de monitorización que brindan a las empresas eléctricas una visibilidad en tiempo real del estado de los equipos y de la condición de la red. Los sensores integrados registran parámetros críticos, como la temperatura del devanado, la calidad del aceite, la corriente de carga y la actividad de descargas parciales. Esta monitorización continua posibilita estrategias de mantenimiento predictivo que abordan posibles problemas antes de que provoquen fallos que amenacen la estabilidad de la red.

La supervisión de la temperatura resulta especialmente valiosa para mantener la fiabilidad de los transformadores de distribución y prevenir fallos inducidos térmicamente. Las temperaturas en los puntos calientes de los devanados ofrecen una advertencia temprana de problemas en el sistema de refrigeración, sobrecargas excesivas o fallas internas que podrían derivar en un fallo catastrófico. Al mantener los transformadores de distribución dentro de los límites térmicos de diseño, las empresas eléctricas evitan el envejecimiento acelerado y prolongan la vida útil de los activos, garantizando al mismo tiempo que estos dispositivos críticos permanezcan disponibles para apoyar las funciones de estabilidad de la red.

Los sistemas avanzados de diagnóstico analizan las concentraciones de gases disueltos en el aceite de los transformadores de distribución para detectar fallos incipientes mucho antes de que produzcan síntomas externos. Patrones específicos de generación de gases indican tipos concretos de fallo, como arcos eléctricos, descargas por efecto corona y descomposición térmica del aislamiento. Este análisis químico permite a las empresas eléctricas programar intervenciones de mantenimiento en momentos convenientes, en lugar de responder a fallos inesperados durante periodos de demanda máxima, cuando los márgenes de estabilidad de la red ya son reducidos.

Integración con los sistemas de gestión de la red

Los transformadores de distribución modernos funcionan cada vez más como nodos de red inteligentes, en lugar de dispositivos pasivos de transformación de tensión. Los transformadores de distribución con capacidad de comunicación transmiten datos operativos a sistemas centralizados o distribuidos de gestión de la red, proporcionando la conciencia situacional que las empresas eléctricas necesitan para optimizar el rendimiento de la red y responder rápidamente a condiciones cambiantes. Esta integración transforma a los transformadores de distribución de simples componentes de infraestructura en participantes activos en la gestión de la estabilidad de la red.

Los flujos de datos procedentes de los transformadores de distribución supervisados alimentan algoritmos de optimización de tensión que ajustan continuamente las posiciones de los derivaciones (taps), los ajustes de los bancos de condensadores y la programación de la generación para mantener la tensión dentro de márgenes estrechos en toda la red de distribución. Estos sistemas automatizados de optimización responden mucho más rápidamente que los métodos de control manuales, reduciendo las fluctuaciones de tensión y mejorando la calidad de la energía, al tiempo que maximizan la utilización de la capacidad de la red.

De cara al futuro, los transformadores de distribución equipados con sensores avanzados y capacidades de comunicación desempeñarán funciones centrales en las arquitecturas de redes inteligentes. Estos dispositivos inteligentes respaldarán programas de respuesta a la demanda, facilitarán la integración de vehículos eléctricos (EV), permitirán esquemas avanzados de protección y proporcionarán la visibilidad detallada que las empresas eléctricas necesitan para operar redes cada vez más complejas de forma fiable. La evolución del transformador de distribución, desde un componente pasivo hasta un participante activo en la red inteligente, representa un cambio fundamental en la forma en que estos dispositivos contribuyen a la estabilidad de la red.

Preguntas frecuentes

¿Qué hace que un transformador de distribución sea esencial para mantener la estabilidad de tensión en las redes de servicios públicos?

Un transformador de distribución mantiene la estabilidad del voltaje reduciendo los voltajes de transmisión a niveles de distribución, al tiempo que compensa las caídas de voltaje que ocurren a lo largo de las líneas de distribución. Mediante mecanismos de cambio de derivaciones y un diseño cuidadoso de la impedancia, estos transformadores garantizan que los voltajes en los puntos de consumo se mantengan dentro de las tolerancias aceptables, a pesar de las variaciones en la carga y la generación. Esta regulación local del voltaje evita escenarios de colapso en cascada del voltaje que podrían provocar apagones generalizados, lo que convierte a los transformadores de distribución en elementos indispensables para la estabilidad de la red.

¿Cómo limitan los transformadores de distribución las corrientes de falla para proteger la infraestructura de la red?

La impedancia inherente de un transformador de distribución limita naturalmente la magnitud de las corrientes de falla que pueden fluir durante condiciones de cortocircuito. Esta función de limitación de corriente evita que las fallas extraigan una corriente excesiva que podría dañar los equipos o desestabilizar las secciones aguas arriba de la red. Cuando se coordina adecuadamente con relés de protección y interruptores automáticos, la impedancia del transformador de distribución crea un esquema de protección jerárquico que aísla rápidamente las fallas mientras mantiene el suministro a las zonas no afectadas, preservando así la estabilidad general de la red durante condiciones anormales.

¿Pueden los transformadores de distribución adaptarse a flujos de potencia procedentes de fuentes de energía renovable distribuidas?

Los transformadores de distribución modernos están diseñados específicamente para gestionar flujos de potencia bidireccionales derivados de fuentes de generación distribuida, como paneles solares y turbinas eólicas. Estos dispositivos incorporan sistemas de refrigeración mejorados para controlar las pérdidas armónicas procedentes de la generación basada en inversores, mecanismos de regulación de tensión que responden tanto a condiciones de sobretensión como de subtensión, y capacidades de monitorización que ofrecen visibilidad sobre la producción de energía y la calidad de la potencia. La correcta especificación de los transformadores de distribución permite la integración segura y estable de energías renovables en las redes de distribución sin comprometer la fiabilidad de la red.

¿Por qué es importante la monitorización de los transformadores de distribución para prevenir problemas de estabilidad?

La supervisión en tiempo real de los transformadores de distribución proporciona a las empresas eléctricas alertas tempranas sobre problemas emergentes que podrían derivar en fallos de equipos e inestabilidad de la red. Al seguir parámetros como la temperatura del devanado, la corriente de carga, la calidad del aceite y las concentraciones de gases disueltos, las empresas eléctricas pueden identificar y abordar los problemas mediante mantenimiento predictivo antes de que se agraven hasta provocar interrupciones no planificadas. Este enfoque proactivo mantiene la disponibilidad de los transformadores de distribución durante periodos críticos, cuando los márgenes de estabilidad de la red ya están reducidos, evitando que pequeños problemas desencadenen fallos en cascada más amplios que afecten a múltiples clientes.
