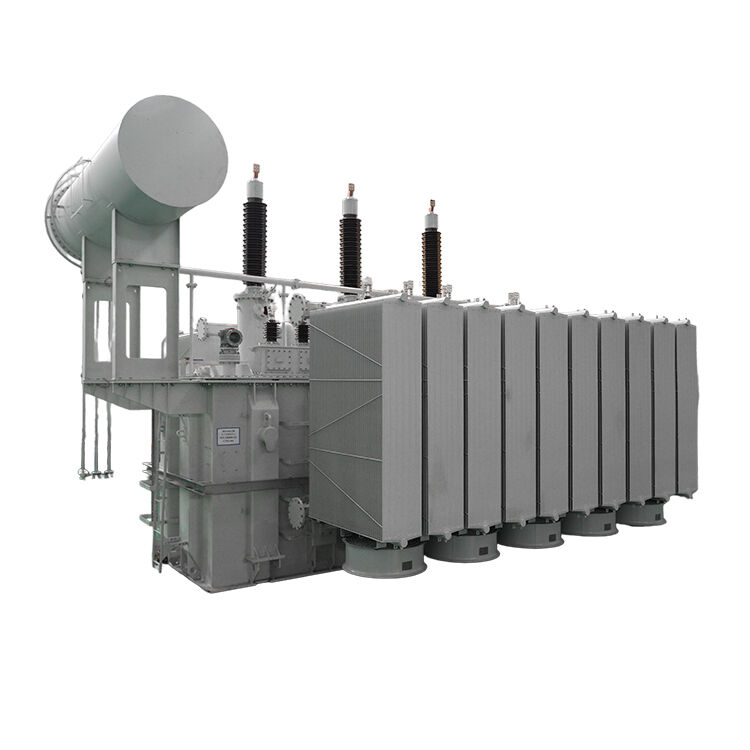

¿Qué entornos de instalación afectan el rendimiento del transformador de tracción?

La fiabilidad operativa y la eficiencia de los sistemas de electrificación ferroviaria dependen en gran medida del rendimiento del transformador de tracción , que actúa como la interfaz crítica entre las redes de suministro eléctrico de alta tensión y los equipos de tracción. Aunque el diseño y la calidad de fabricación del transformador establecen las capacidades básicas, el entorno de instalación ejerce una influencia profunda en los resultados reales de rendimiento a lo largo del ciclo de vida operativo. Factores ambientales tales como la altitud, la temperatura ambiente, la humedad, los niveles de contaminación y la interferencia electromagnética pueden alterar significativamente las características eléctricas, la eficiencia de refrigeración, la integridad del aislamiento y la fiabilidad general del sistema. Comprender estos impactos ambientales permite a los operadores ferroviarios, ingenieros de proyectos y equipos de mantenimiento implementar estrategias adecuadas de mitigación, optimizar la selección del emplazamiento de instalación y establecer expectativas realistas de rendimiento adaptadas a contextos geográficos y operativos específicos.

Los proyectos de electrificación ferroviaria abarcan diversas regiones geográficas, desde llanuras costeras hasta puertos montañosos de gran altitud, desde zonas árticas hasta desiertos tropicales, cada una de las cuales presenta desafíos ambientales únicos que afectan directamente el rendimiento del transformador. A transformador de tracción instalado al nivel del mar en condiciones templadas opera bajo tensiones térmicas, eléctricas y mecánicas fundamentalmente distintas en comparación con una unidad idéntica desplegada en regiones de alta altitud y clima frío o en entornos tropicales húmedos. Estas variaciones exigen una evaluación ambiental cuidadosa durante las fases de planificación del proyecto, una selección informada de las especificaciones del equipo y la implementación de medidas de compensación ambiental para garantizar un rendimiento constante. Este análisis exhaustivo explora los factores específicos del entorno de instalación que afectan al rendimiento del transformador de tracción, analiza los mecanismos físicos subyacentes, cuantifica los patrones de degradación del rendimiento y ofrece orientaciones prácticas sobre estrategias de adaptación ambiental en los sistemas de alimentación eléctrica ferroviaria.

Efectos de la altitud y la presión atmosférica sobre el rendimiento eléctrico

Reducción de la rigidez dieléctrica a altitudes elevadas

La presión atmosférica disminuye progresivamente con el aumento de la altitud, siguiendo relaciones barométricas bien establecidas que afectan directamente la rigidez dieléctrica de los componentes aislados en aire dentro de las instalaciones de transformadores de tracción. A altitudes superiores a 1000 metros, la menor densidad del aire reduce el voltaje de ruptura de los espacios en aire, de los aisladores externos y de otros sistemas de aislamiento no sumergidos en aceite. Esta degradación se produce porque hay menos moléculas de aire disponibles para absorber la energía proveniente de las descargas eléctricas, lo que disminuye el valor crítico del campo eléctrico necesario para iniciar la ionización y, posteriormente, la ruptura eléctrica. En los sistemas de transformadores de tracción que operan a tensiones de 25 kV o superiores, este efecto adquiere especial relevancia, pudiendo reducir los márgenes de seguridad y aumentar el riesgo de fenómenos de arco eléctrico (flashover) durante condiciones transitorias de sobretensión, como las provocadas por descargas atmosféricas o maniobras de conmutación.

La relación entre la altitud y la rigidez dieléctrica sigue un patrón de degradación aproximadamente lineal, con una disminución del voltaje de ruptura del entrehierro en aire de aproximadamente el 1 % por cada 100 metros de aumento de elevación por encima de los 1000 metros. Para una transformador de tracción diseñada para su instalación al nivel del mar con distancias específicas de separación, su funcionamiento a una altitud de 3000 metros puede experimentar una reducción del 20 % en la eficacia del aislamiento externo. Esta degradación exige, bien aumentar las distancias de separación en la especificación original de diseño, bien instalar barreras de aislamiento suplementarias, o bien aplicar factores de reducción de tensión para mantener márgenes de seguridad equivalentes. Los proyectos ferroviarios en regiones montañosas, como el ferrocarril Qinghai-Tíbet o los pasos montañosos andinos, deben tener en cuenta estos desafíos relacionados con la altitud en materia de aislamiento mediante márgenes de diseño reforzados o equipos de compensación ambiental.

Degradación del rendimiento del sistema de refrigeración

La menor densidad atmosférica a gran altitud reduce significativamente la capacidad de disipación térmica de los componentes refrigerados por aire en las instalaciones de transformadores de tracción, afectando especialmente la eficiencia de los radiadores, los sistemas de refrigeración por aire forzado y los mecanismos de transferencia de calor por convección natural. La densidad del aire disminuye proporcionalmente con la presión atmosférica, lo que significa que, a una elevación de 3000 metros, la densidad del aire es aproximadamente el 70 % de su valor al nivel del mar. Esta reducción disminuye directamente la capacidad térmica y el coeficiente de transferencia de calor por convección del aire de refrigeración, lo que exige aumentar los caudales de aire o incrementar las superficies de intercambio térmico para mantener un rendimiento equivalente de refrigeración. En los diseños de transformadores de tracción que incorporan ventiladores de refrigeración por aire forzado, la menor densidad del aire limita el caudal másico que los ventiladores pueden suministrar a una velocidad de rotación determinada, lo que podría requerir velocidades de giro superiores, instalaciones de ventiladores de mayor tamaño o unidades adicionales de refrigeración.

El impacto térmico se vuelve particularmente crítico durante las condiciones de carga máxima, cuando las unidades del transformador de tracción deben disipar la máxima generación de calor mientras operan con una eficacia reducida del sistema de refrigeración. Los cálculos del aumento de temperatura deben incorporar factores de corrección por altitud, lo que normalmente requiere una reducción de la capacidad del transformador aproximadamente del 0,3 % al 0,5 % por cada 100 metros de elevación por encima de los 1000 metros, a menos que se implementen mejoras compensatorias en el sistema de refrigeración. Por ejemplo, un transformador de tracción clasificado para 5 MVA al nivel del mar podría requerir una reducción de su capacidad a 4,5 MVA a una altitud de 3000 metros para mantener límites aceptables de temperatura en los devanados, o, alternativamente, la instalación de sistemas de refrigeración mejorados con una capacidad un 15-20 % superior a la de los diseños estándar. Estas consideraciones afectan directamente el dimensionamiento del sistema, los costes de inversión y la flexibilidad operativa en proyectos de electrificación ferroviaria en zonas de alta altitud.

Descarga corona e intensificación de la descarga parcial

La menor densidad del aire característica de los entornos de alta altitud reduce el voltaje de inicio de corona en los conductores de alta tensión, los aisladores y las conexiones terminales asociadas con las instalaciones de transformadores de tracción. La descarga de corona representa una ruptura eléctrica localizada del aire que rodea los conductores, cuando la intensidad del campo eléctrico supera el umbral de ionización, generando ruido audible, interferencias electromagnéticas, producción de ozono y degradación progresiva del aislamiento. A altitudes elevadas, la intensidad umbral del campo eléctrico necesaria para iniciar la corona disminuye proporcionalmente con la densidad del aire, lo que significa que configuraciones de conductores y condiciones superficiales que permanecen libres de corona al nivel del mar pueden experimentar una actividad de corona significativa cuando se instalan a mayores elevaciones.

Este fenómeno plantea desafíos particulares para los aisladores de alta tensión de los transformadores de tracción y sus conexiones externas, donde las concentraciones del campo eléctrico ocurren naturalmente en las superficies de los conductores y en los bordes afilados. Los operadores ferroviarios han documentado un aumento de los niveles de interferencia electromagnética y un envejecimiento acelerado del aislamiento en instalaciones de gran altitud, atribuidos a una actividad de descarga corona y descarga parcial intensificada. Las estrategias de mitigación incluyen la especificación de conductores de mayor diámetro para reducir la intensidad del campo eléctrico superficial, la instalación de anillos anticondor y dispositivos de gradación de campo en los aisladores, un acabado superficial mejorado para eliminar bordes afilados y protuberancias, y la selección de diseños de aisladores con calificaciones superiores de capacidad para altitudes elevadas. Las especificaciones modernas de transformadores de tracción para aplicaciones en zonas de gran altitud suelen incorporar requisitos de ensayos a altitud, verificando un comportamiento aceptable frente a la descarga corona en condiciones simuladas de baja presión equivalentes a la elevación prevista para la instalación.

Extremos de temperatura y efectos del ciclo térmico

Desafíos del clima frío para el aislamiento y la lubricación

Las temperaturas ambiente extremadamente bajas que se registran en los climas árticos, subárticos y continentales invernales imponen severos desafíos operativos a los sistemas de transformadores de tracción, afectando especialmente las propiedades del aceite aislante, el funcionamiento de los componentes mecánicos y la distribución de tensiones térmicas. Tanto los aceites minerales como los fluidos sintéticos aislantes experimentan aumentos significativos de viscosidad a bajas temperaturas, pudiendo llegar los aceites convencionales para transformadores a un estado semisólido a temperaturas inferiores a -40 °C. Este aumento de viscosidad dificulta la circulación del aceite en los sistemas de refrigeración, reduce la eficacia de la transferencia de calor por convección y genera problemas durante las condiciones de arranque en frío, cuando el transformador de tracción debe energizarse con aceite altamente viscoso, lo que limita su capacidad inicial de refrigeración.

La relación entre la temperatura del aceite y su viscosidad sigue un patrón exponencial, con una duplicación aproximada de la viscosidad por cada descenso de 10 °C en los rangos operativos típicos. Para las unidades de transformadores de tracción que operan en regiones donde las temperaturas invernales oscilan entre -30 °C y -50 °C, como las líneas ferroviarias del norte de Siberia o las rutas del norte canadiense, resulta necesario utilizar aceites aislantes especiales de baja temperatura o fluidos sintéticos con propiedades superiores de flujo en frío. Además, las condiciones ambientales frías provocan la contracción térmica de los materiales estructurales, el apriete de los elementos de fijación mecánicos y posibles grietas en los materiales aislantes menos flexibles. Los sistemas de respiración del depósito pueden experimentar condensación de humedad y formación de hielo, lo que podría permitir la entrada de agua al sistema de aceite. Las medidas integrales de adaptación al clima frío incluyen la instalación de calentadores de aceite, recintos aislados, calefacción del sistema de respiración y selección de materiales con propiedades mecánicas adecuadas para bajas temperaturas.

Degradación a Alta Temperatura y Aceleración del Envejecimiento Térmico

Las temperaturas ambientales elevadas en climas tropicales, desérticos y continentales cálidos reducen directamente el margen de temperatura disponible entre las temperaturas normales de funcionamiento y los límites térmicos críticos en los sistemas de transformadores de tracción. Dado que las tasas de envejecimiento del aislamiento de los transformadores siguen la relación de Arrhenius —aproximadamente duplicándose por cada aumento de 8-10 °C—, las altas temperaturas ambientales aceleran significativamente la degradación del aislamiento y reducen la vida útil operativa esperada. Un transformador de tracción que opera en un entorno ambiental de 40 °C experimenta un envejecimiento sustancialmente más rápido que una unidad idéntica en un clima de 20 °C, pudiendo reducir su vida útil en servicio en un 30-50 %, a menos que se implementen medidas compensatorias.

El reto térmico se intensifica durante las condiciones de verano extremo, cuando las temperaturas ambientales máximas coinciden con las cargas de tracción máximas debido a la mayor demanda de aire acondicionado en los ferrocarriles de pasajeros. Esta coincidencia de factores de estrés térmico genera escenarios operativos críticos, en los que el transformador de tracción debe suministrar toda su potencia nominal mientras la eficacia del enfriamiento externo se minimiza. En consecuencia, resulta necesario reducir la capacidad en función de la temperatura, lo que normalmente implica una disminución de la capacidad del 1-1,5 % por cada grado Celsius que la temperatura ambiente supere la temperatura de referencia de diseño. Para los sistemas ferroviarios ubicados en los desiertos del Medio Oriente, durante los veranos del subcontinente indio o en las rutas interiores australianas —donde las temperaturas ambientales superan regularmente los 45 °C—, las instalaciones de los transformadores de tracción requieren sistemas de enfriamiento mejorados, circulación forzada de aire o de aceite, y, posiblemente, salas técnicas con aire acondicionado, a fin de mantener temperaturas operativas aceptables y cumplir con las expectativas habituales de vida útil.

Ciclado Térmico, Esfuerzo Mecánico y Fatiga

Las regiones que experimentan grandes variaciones diurnas o estacionales de temperatura someten las instalaciones de transformadores de tracción a ciclos repetitivos de expansión y contracción térmicas, lo que genera esfuerzos mecánicos en los devanados, las estructuras de aislamiento, los conjuntos de depósito y las conexiones eléctricas. Las oscilaciones diarias de temperatura de 20-30 °C, comunes en climas continentales, o variaciones de 15-20 °C en climas marítimos, provocan cambios dimensionales cíclicos en los conductores de cobre, los depósitos de acero, los radiadores de aluminio y los materiales compuestos de aislamiento, cada uno expandiéndose y contrayéndose a distintas velocidades determinadas por sus respectivos coeficientes de dilatación térmica.

Estos movimientos diferenciales generan tensiones mecánicas en las interfaces de los materiales, los puntos de sujeción y las conexiones eléctricas, lo que puede provocar el aflojamiento de las fijaciones mecánicas, la degradación de las uniones por compresión, la aparición de puntos calientes en las conexiones de alta corriente y el desplazamiento gradual de las estructuras devanadas. Tras miles de ciclos térmicos a lo largo de años de funcionamiento, la fatiga mecánica acumulada puede manifestarse como grietas en el aislamiento, aumentos de la resistencia de las conexiones y fallos de los componentes estructurales. Los diseños de transformadores de tracción para entornos con elevada variabilidad térmica incorporan sistemas mejorados de sujeción mecánica, diseños flexibles de conexiones que absorben los movimientos térmicos, materiales con coeficientes de dilatación térmica coincidentes y características de alivio de tensiones en las estructuras aislantes. Los protocolos de mantenimiento para estas instalaciones hacen hincapié en inspecciones periódicas mediante termografía, medición de la resistencia de las conexiones y verificación de la integridad mecánica, con el fin de detectar la degradación debida a los ciclos térmicos antes de que se produzca un fallo.

Efectos de la humedad, la precipitación y la entrada de humedad

Contaminación por humedad del sistema de aislamiento

Los elevados niveles de humedad atmosférica característicos de los climas tropicales, costeros y marítimos suponen riesgos significativos para los sistemas de aislamiento de los transformadores de tracción, debido a la absorción de humedad, la formación de condensación y las vías de entrada de agua. Los materiales aislantes sólidos basados en celulosa —como el papel, el cartón prensado y los componentes de madera— presentan propiedades higroscópicas y absorben naturalmente la humedad del entorno circundante cuando los niveles de humedad están elevados. Incluso los depósitos de transformadores herméticamente sellados experimentan una entrada gradual de humedad a través de los sistemas de respiración, las interfaces de juntas tóricas y los sellos de los aisladores, con tasas de entrada que se aceleran en entornos de alta humedad, donde los gradientes de presión de vapor favorecen la migración de humedad hacia el interior del transformador.

La contaminación por humedad degrada severamente el rendimiento del aislamiento mediante múltiples mecanismos, entre ellos la reducción de la rigidez dieléctrica, el aumento de las pérdidas dieléctricas —lo que genera calor adicional—, el envejecimiento térmico acelerado de los materiales celulósicos y la posible formación de gotas o burbujas de agua dentro del aceite, que crean puntos locales de ruptura. La relación entre el contenido de humedad y el envejecimiento del aislamiento es exponencial: la vida útil del aislamiento se reduce a la mitad aproximadamente por cada incremento del 1 % en peso de humedad en los materiales celulósicos. Para las instalaciones de transformadores de tracción en regiones de alta humedad, como las redes ferroviarias del sudeste asiático, las zonas monzónicas de la India o las rutas costeras tropicales, resultan necesarios sistemas de sellado mejorados, respiraderos desecantes con mayor capacidad de absorción de humedad, sistemas de monitorización en línea de la humedad y, posiblemente, sistemas de secado con aire forzado, con el fin de mantener niveles aceptables de humedad durante toda la vida útil operativa.

Corrosión externa y contaminación superficial

Los patrones de precipitación, incluyendo la intensidad de la lluvia, la acumulación de nieve y la formación de rocío matutino, afectan significativamente las superficies externas de las instalaciones de transformadores de tracción, influyendo en las tasas de corrosión, la acumulación de contaminación superficial y el rendimiento del aislamiento externo. La exposición continua o frecuente a la humedad acelera la corrosión de los depósitos de acero, los radiadores de aluminio, las conexiones de cobre y los elementos de fijación, especialmente en entornos costeros, donde la humedad cargada de sal incrementa notablemente la agresividad corrosiva. Las capas de contaminación superficial formadas por polvo, contaminantes industriales, residuos agrícolas y crecimiento biológico se acumulan con mayor facilidad sobre superficies mojadas por la humedad, creando caminos conductivos que reducen la eficacia del aislamiento externo y aumentan los niveles de corriente de fuga.

El efecto sinérgico de la humedad y la contaminación se vuelve particularmente problemático en los aisladores de alta tensión, donde las corrientes de fuga superficiales pueden generar daños por arqueo, lo que eventualmente conduce a la falla del aislador y a fallos catastróficos del transformador. Las rutas ferroviarias que atraviesan zonas industriales, regiones agrícolas con aplicación de pesticidas o zonas costeras expuestas a la niebla salina experimentan una degradación externa acelerada, lo que requiere medidas protectoras reforzadas. Las estrategias de mitigación para las instalaciones de transformadores de tracción en entornos con alta precipitación o alta contaminación incluyen la aplicación de recubrimientos resistentes a la corrosión, la instalación de protecciones contra la lluvia en los aisladores con distancias de fuga ampliadas, la implementación de programas regulares de lavado para eliminar la contaminación y la especificación de materiales para aisladores con una resistencia superior al arqueo, como el caucho de silicona en lugar de la porcelana, especialmente en entornos particularmente agresivos.

Rendimiento del sistema de respiración en condiciones de humedad variable

Los sistemas de respiración de los transformadores de tracción, que compensan los cambios de volumen interno debidos a la expansión y contracción térmicas del aceite aislante, enfrentan desafíos particulares en entornos de alta humedad, donde el aire entrante contiene un contenido elevado de humedad. Los respiradores convencionales de gel de sílice se saturan más rápidamente en climas húmedos, lo que exige su sustitución y mantenimiento con mayor frecuencia para conservar su eficacia como barrera contra la humedad. Una vez que el agente desecante del respirador alcanza la saturación, el aire húmedo penetra sin obstáculos en el depósito del transformador, introduciendo directamente humedad en la interfaz aceite-aire, donde esta se disuelve fácilmente en el aceite aislante.

Se han desarrollado tecnologías avanzadas de sistemas de respiración específicamente para instalaciones de transformadores de tracción en entornos con alta humedad, incluidos respiradores de tipo membrana que bloquean físicamente las moléculas de humedad mientras permiten la igualación de la presión del aire, sistemas secadores por refrigeración que eliminan activamente la humedad del aire de respiración y diseños de conservadores estancos con cojinetes de nitrógeno o aire seco que eliminan por completo el intercambio atmosférico. Para los sistemas ferroviarios que operan en climas persistentemente húmedos, como las regiones de selva tropical, los corredores costeros o las zonas afectadas por monzones, la inversión en tecnologías mejoradas de sistemas de respiración ofrece un rendimiento sustancial mediante la reducción de los requisitos de mantenimiento, la prolongación de la vida útil del aceite y la disminución del riesgo de fallos relacionados con la humedad. La selección entre las distintas tecnologías de sistemas de respiración depende de los perfiles específicos de humedad, de la disponibilidad de recursos para el mantenimiento y del análisis económico de los costes de inversión frente a los gastos de mantenimiento durante todo el ciclo de vida.

Niveles de contaminación y contaminación de la aislación externa

Impactos de la contaminación industrial y urbana

Las rutas ferroviarias que atraviesan zonas industriales, corredores urbanos o regiones con una contaminación atmosférica significativa exponen la aislación externa del transformador de tracción a la contaminación por partículas conductoras, depósitos químicos y emisiones industriales que degradan progresivamente el rendimiento aislante superficial. Los contaminantes atmosféricos —como el polvo de carbón, partículas de cemento, óxidos metálicos, vapores químicos y subproductos de la combustión— se depositan sobre las superficies de los aisladores, el exterior del depósito y los elementos de conexión, formando capas contaminantes que se vuelven conductoras al humedecerse por la lluvia, el rocío o una alta humedad. Esta contaminación genera trayectorias de corriente de fuga superficial que reducen los niveles efectivos de aislamiento, generan calor en puntos calientes localizados e inician daños progresivos por arqueo superficial, lo que finalmente provoca una falla permanente del aislamiento.

La gravedad del impacto de la contaminación se cuantifica mediante sistemas de clasificación de la severidad de la contaminación, que correlacionan los niveles de densidad de contaminación con las distancias de recorrido de fuga requeridas para el aislamiento externo. Los aisladores de transformadores de tracción diseñados para entornos rurales limpios con baja contaminación pueden resultar inadecuados cuando se instalan en zonas industriales intensas o centros urbanos con contaminación severa, experimentando corrientes de fuga excesivas y fallos prematuros. Los operadores ferroviarios en regiones fuertemente industrializadas, como corredores de transporte de carbón, zonas de producción de acero o sistemas metropolitanos densamente urbanizados, deben especificar aisladores con rendimiento mejorado frente a la contaminación, dotados de mayores distancias de recorrido de fuga, instalar sistemas complementarios de limpieza o aplicar programas frecuentes de lavado de mantenimiento para conservar un rendimiento aceptable del aislamiento externo durante toda la vida útil operativa.

Patrones de contaminación agrícola y biológica

Las líneas ferroviarias que atraviesan zonas agrícolas enfrentan desafíos específicos de contaminación derivados de la deriva de fertilizantes, la aplicación de plaguicidas, las partículas de residuos vegetales y la acumulación de polen, lo que afecta las superficies externas de los transformadores de tracción. Los productos químicos agrícolas suelen contener sales y otros compuestos iónicos que, al depositarse sobre las superficies aislantes y humedecerse posteriormente, forman capas contaminantes altamente conductoras. Los patrones estacionales de la actividad agrícola generan variaciones correspondientes en las tasas de acumulación de contaminantes, observándose normalmente una contaminación máxima durante los períodos de siembra primaveral y cosecha otoñal, cuando las operaciones en el campo producen las concentraciones más elevadas de partículas en suspensión.

La contaminación biológica, incluido el crecimiento de algas, la colonización fúngica y los nidos de insectos, plantea desafíos adicionales en entornos agrícolas cálidos y húmedos. El crecimiento de algas y hongos sobre las superficies de los aisladores crea biopelículas conductoras que reducen la eficacia del aislamiento y aceleran los daños por arqueo superficial. Los nidos de insectos construidos en las salientes para desagüe de los aisladores, en las grietas del depósito o en las aberturas del sistema de refrigeración pueden crear puentes conductores, obstruir las vías de ventilación o introducir materiales que retienen humedad, lo que favorece la corrosión y la acumulación de contaminantes. Las instalaciones de transformadores de tracción destinadas a corredores ferroviarios agrícolas requieren características de diseño que disuadan la colonización biológica, como superficies lisas que minimicen los sitios de adherencia, una selección adecuada de materiales resistentes al crecimiento biológico y protocolos de mantenimiento que incluyan, como procedimientos estándar, la inspección y eliminación de la contaminación biológica.

Gravedad de la contaminación por sales costeras

Las instalaciones ferroviarias costeras enfrentan desafíos particularmente agresivos en cuanto al aislamiento exterior debido a la humedad cargada de sal transportada por los vientos marinos, lo que genera capas altamente conductoras de contaminación sobre las superficies exteriores de los transformadores de tracción. La severidad de la contaminación por sal disminuye exponencialmente con la distancia respecto a la línea de costa: la contaminación intensa se extiende entre 1 y 2 kilómetros tierra adentro; la contaminación moderada afecta zonas situadas entre 2 y 10 kilómetros de la costa; y la contaminación leve persiste entre 10 y 20 kilómetros tierra adentro, dependiendo de los patrones predominantes de viento y de la topografía costera. Los depósitos de sal presentan una conductividad extremadamente alta cuando se humedecen, incluso con niveles modestos de humedad, generando corrientes de fuga sustanciales y daños rápidos por arco superficial (tracking) en los aisladores especificados inadecuadamente.

Los proyectos de electrificación ferroviaria en regiones costeras requieren especificaciones de transformadores de tracción que incorporen clasificaciones máximas de severidad de contaminación, especificando frecuentemente casquillos de caucho de silicona con distancias de fuga ampliadas y un rendimiento superior frente a la contaminación en comparación con los diseños convencionales de porcelana. La contaminación por sal también acelera la corrosión de los componentes metálicos, lo que exige una protección anticorrosiva mejorada mediante sistemas de recubrimiento especializados, tornillos de acero inoxidable y componentes de aluminio con acabados anodizados o recubiertos. Los programas de mantenimiento para las instalaciones costeras de transformadores de tracción enfatizan el lavado frecuente con agua desmineralizada para eliminar los depósitos de sal antes de que se produzcan corrientes de fuga significativas o daños por arco superficial, siendo la frecuencia de lavado típicamente mensual o trimestral, según la severidad específica de la exposición y las tasas de acumulación de contaminantes observadas mediante el monitoreo del estado.

Entorno electromagnético y consideraciones sobre interferencias

Efectos de proximidad de líneas de transmisión de alta tensión

La instalación de subestaciones transformadoras de tracción en proximidad a corredores de transmisión de alta tensión genera interacciones de campos electromagnéticos que pueden afectar la precisión de las mediciones, la fiabilidad de los sistemas de protección y el funcionamiento de los equipos electrónicos de control. Los intensos campos electromagnéticos generados por líneas de transmisión de alta corriente inducen tensiones en conductores cercanos, circuitos de medición y cables de control, lo que puede provocar errores de medición, actuaciones espurias de los sistemas de protección o fallos en los sistemas de control. La gravedad de la interferencia electromagnética depende del nivel de tensión de la línea de transmisión, de la magnitud de la corriente, de la distancia respecto a la instalación de la transformadora de tracción y de la orientación relativa de los conductores.

Las instalaciones modernas de transformadores de tracción incorporan sistemas electrónicos de medición, relés digitales de protección y sistemas de control computarizados que presentan distintos grados de inmunidad electromagnética, dependiendo de la calidad del diseño y de la eficacia del apantallamiento. La instalación en entornos con campos electromagnéticos intensos requiere especificaciones mejoradas de inmunidad, un blindaje adecuado de los cables y prácticas correctas de puesta a tierra, separación física de los equipos electrónicos sensibles respecto a los conductores de alta corriente y, posiblemente, la instalación de los equipos electrónicos en salas blindadas que proporcionen apantallamiento electromagnético. Las mediciones in situ de los niveles existentes de campo electromagnético durante la fase de planificación permiten seleccionar adecuadamente los equipos y aplicar prácticas de instalación apropiadas, evitando así problemas operativos que, de otro modo, podrían manifestarse tras la puesta en servicio del proyecto, cuando las acciones correctivas resultan significativamente más costosas y disruptivas.

Frecuencia y severidad de los impactos de rayos

Las variaciones regionales en la actividad de rayos, cuantificadas mediante mediciones de densidad de descargas a tierra que indican el número anual de rayos por kilómetro cuadrado, afectan significativamente el entorno de sobretensión al que deben resistir las instalaciones de transformadores de tracción. En zonas con alta actividad de rayos —como las regiones tropicales, las zonas montañosas y los interiores continentales durante las temporadas estivales de tormentas— los transformadores se ven sometidos a sobretensiones transitorias de alta magnitud con frecuencia, lo que pone a prueba la capacidad de protección de los limitadores de sobretensión, la rigidez dieléctrica de los aisladores y los márgenes de aislamiento de los devanados. La acumulación del estrés por sobretensión tras miles de eventos de rayos a lo largo de la vida útil operativa puede provocar una degradación progresiva del aislamiento, incluso cuando cada evento individual permanece dentro de los límites instantáneos de soporte.

El diseño del sistema de protección contra rayos para las instalaciones de transformadores de tracción debe tener en cuenta los niveles locales de actividad tormentosa, incorporando pararrayos con clasificación adecuada, una impedancia del sistema de puesta a tierra suficiente y márgenes adecuados de coordinación del aislamiento. En zonas con alta actividad tormentosa puede requerirse una protección reforzada, que incluya múltiples ubicaciones de pararrayos, mástiles pararrayos que proporcionen protección de terminación aérea y mallas enterradas de conductores de tierra que logren valores de resistencia a tierra inferiores a los de los diseños estándar. El análisis estadístico de fallos de transformadores causados por rayos demuestra una clara correlación entre la densidad regional de rayos y las tasas de fallo en instalaciones con protección inadecuada, lo que valida la justificación económica de una protección reforzada contra rayos en zonas de alta actividad, pese al aumento de los costes de inversión.

Consideraciones sobre interferencias de radiofrecuencia

Las instalaciones de transformadores de tracción ubicadas cerca de instalaciones de transmisión de radio, instalaciones de radar u otras fuentes de radiofrecuencia de alta potencia pueden experimentar interferencias electromagnéticas que afectan a los sistemas electrónicos de control, al equipo de comunicaciones y a la precisión de las mediciones. Los campos electromagnéticos de radiofrecuencia pueden acoplarse a los cables de control, a los circuitos de medición y a las envolturas del equipo electrónico, induciendo señales de ruido de alta frecuencia que interfieren con el funcionamiento normal. Aunque el depósito metálico de un transformador de tracción proporciona un apantallamiento considerable para los componentes internos, los paneles de control externos, los sistemas de monitorización remota y las interfaces de comunicación siguen siendo vulnerables a las interferencias de radiofrecuencia, a menos que se implementen medidas adecuadas de inmunidad.

La planificación de la instalación en emplazamientos con una exposición significativa a campos electromagnéticos (RF) requiere una evaluación de compatibilidad electromagnética, la especificación de equipos electrónicos con niveles adecuados de inmunidad, la implementación de fuentes de alimentación filtradas y de interfaces de señal, así como prácticas adecuadas de blindaje y puesta a tierra de los cables. Los sistemas de comunicación destinados a las funciones de supervisión y control del transformador de tracción deben seleccionar bandas de frecuencia y esquemas de modulación que garanticen un funcionamiento robusto en el entorno electromagnético local, lo que puede requerir técnicas de espectro ensanchado, protocolos de salto de frecuencia o enlaces de comunicación por fibra óptica inmunes a la interferencia electromagnética, especialmente en entornos RF particularmente exigentes.

Preguntas frecuentes

¿Cómo afecta la altitud a la capacidad nominal de un transformador de tracción?

La altitud afecta la capacidad del transformador de tracción principalmente mediante una menor eficacia de refrigeración causada por la menor densidad del aire en ubicaciones elevadas. La práctica habitual exige una reducción de la capacidad de aproximadamente el 0,3 % al 0,5 % por cada 100 metros de elevación por encima de los 1000 metros, a menos que se instalen sistemas de refrigeración mejorados. Por ejemplo, un transformador con una potencia nominal de 5 MVA al nivel del mar normalmente se reduciría a aproximadamente 4,7 MVA a una altitud de 2000 metros, o, alternativamente, el sistema de refrigeración debería dimensionarse aproximadamente un 6 % mayor para mantener la capacidad total. Además, las distancias de aislamiento externo deben incrementarse para compensar la menor rigidez dieléctrica del aire a mayores altitudes.

¿Qué factor ambiental provoca el envejecimiento más rápido del transformador?

La temperatura de operación elevada representa el factor ambiental más significativo que acelera el envejecimiento del transformador de tracción, ya que las tasas de degradación del aislamiento siguen una relación exponencial con la temperatura según la ecuación de Arrhenius. Cada aumento de 8-10 °C en la temperatura de operación duplica aproximadamente la tasa de envejecimiento de los materiales aislantes de celulosa. Las altas temperaturas ambientales en climas tropicales o desérticos reducen el margen térmico disponible entre la operación normal y los límites térmicos, aumentando directamente las temperaturas medias de los devanados durante toda la vida útil operativa. La contaminación por humedad actúa como un factor acelerador secundario que actúa sinérgicamente con la temperatura, ya que la humedad reduce tanto la capacidad térmica del aislamiento como acelera de forma independiente los procesos de degradación química.

¿Pueden los transformadores de tracción operar de forma fiable en entornos costeros?

Los transformadores de tracción pueden operar de forma fiable en entornos costeros cuando se especifican y mantienen adecuadamente para hacer frente a los desafíos derivados de la contaminación por sal y de la atmósfera corrosiva. Los requisitos clave incluyen la selección de bornes con clasificación elevada para ambientes altamente contaminados y distancias de fuga ampliadas, la aplicación de recubrimientos resistentes a la corrosión sobre las superficies metálicas, el uso de tornillos y tuercas de acero inoxidable o con recubrimiento protector, y la implementación de un mantenimiento periódico mediante lavado para eliminar los depósitos de sal. Los bornes de caucho de silicona suelen ofrecer un rendimiento superior al de los de porcelana en aplicaciones costeras, debido a su mayor resistencia a la contaminación y a sus propiedades hidrofóbicas de superficie. Las instalaciones ubicadas a una distancia de 1-2 kilómetros de la línea de costa experimentan la exposición más severa y requieren especificaciones máximas de severidad de contaminación, así como programas de lavado mensuales para mantener un rendimiento aceptable.

¿Con qué frecuencia deben inspeccionarse los transformadores en entornos de alta contaminación?

Las instalaciones de transformadores de tracción en entornos con alta contaminación requieren inspecciones significativamente más frecuentes que las ubicadas en zonas rurales limpias, siendo los intervalos específicos dependientes de la gravedad de la contaminación y de las tasas de acumulación. La inspección visual del aislamiento externo debe realizarse mensualmente en zonas industriales intensas o costeras para evaluar la acumulación de contaminantes e identificar cualquier daño por formación de arcos antes de que ocurra una falla. La inspección termográfica infrarroja de conexiones y bornes debe llevarse a cabo trimestralmente para detectar puntos calientes emergentes causados por corrientes de fuga inducidas por la contaminación. La frecuencia de ensayos del aceite aislante debe aumentar desde el intervalo anual estándar hasta ensayos semestrales, con el fin de supervisar la entrada de humedad y los efectos de la contaminación. El lavado de los bornes debe programarse según la monitorización de la acumulación de contaminantes, normalmente con una periodicidad que varía desde mensual en entornos costeros severos hasta trimestral en entornos industriales moderados.
