In che modo un trasformatore immerso nell'olio migliora l'efficienza del raffreddamento?

I sistemi di distribuzione dell'energia dipendono in larga misura da meccanismi di raffreddamento efficienti per mantenere prestazioni ottimali e prevenire guasti agli impianti. Un trasformatore a immersione in olio rappresenta una delle soluzioni più efficaci per la gestione della dissipazione del calore nelle applicazioni elettriche ad alta tensione. Questi dispositivi sofisticati utilizzano un olio minerale specializzato sia come mezzo isolante che come agente di raffreddamento, creando un sistema a doppia funzione che migliora in modo significativo l'affidabilità operativa. L'efficienza di raffreddamento di un trasformatore immerso nell'olio deriva dalle eccellenti proprietà di conducibilità termica dell'olio per trasformatori rispetto alle alternative raffreddate ad aria. Le moderne infrastrutture elettriche richiedono soluzioni di raffreddamento robuste in grado di gestire carichi di potenza sempre maggiori, mantenendo al contempo standard di prestazione costanti durante lunghi periodi operativi.

Meccanismi fondamentali di raffreddamento nei trasformatori immersi nell'olio

Principi di trasferimento del calore e circolazione dell'olio

L'efficienza di raffreddamento di un trasformatore immerso nell'olio dipende dalle correnti di convezione naturale che si sviluppano all'interno del serbatoio del trasformatore. Quando la corrente elettrica fluisce negli avvolgimenti del trasformatore, si genera calore a causa delle perdite resistive e delle variazioni del flusso magnetico. L'olio del trasformatore che circonda questi componenti assorbe tale calore e diventa meno denso, provocandone la risalita verso le zone superiori del serbatoio. L'olio più freddo scende quindi per sostituire l'olio riscaldato, stabilendo schemi di circolazione continui che distribuiscono efficacemente l'energia termica in tutto il sistema. Questo processo di circolazione naturale garantisce un controllo costante della temperatura senza richiedere meccanismi di pompaggio esterni in molte applicazioni.

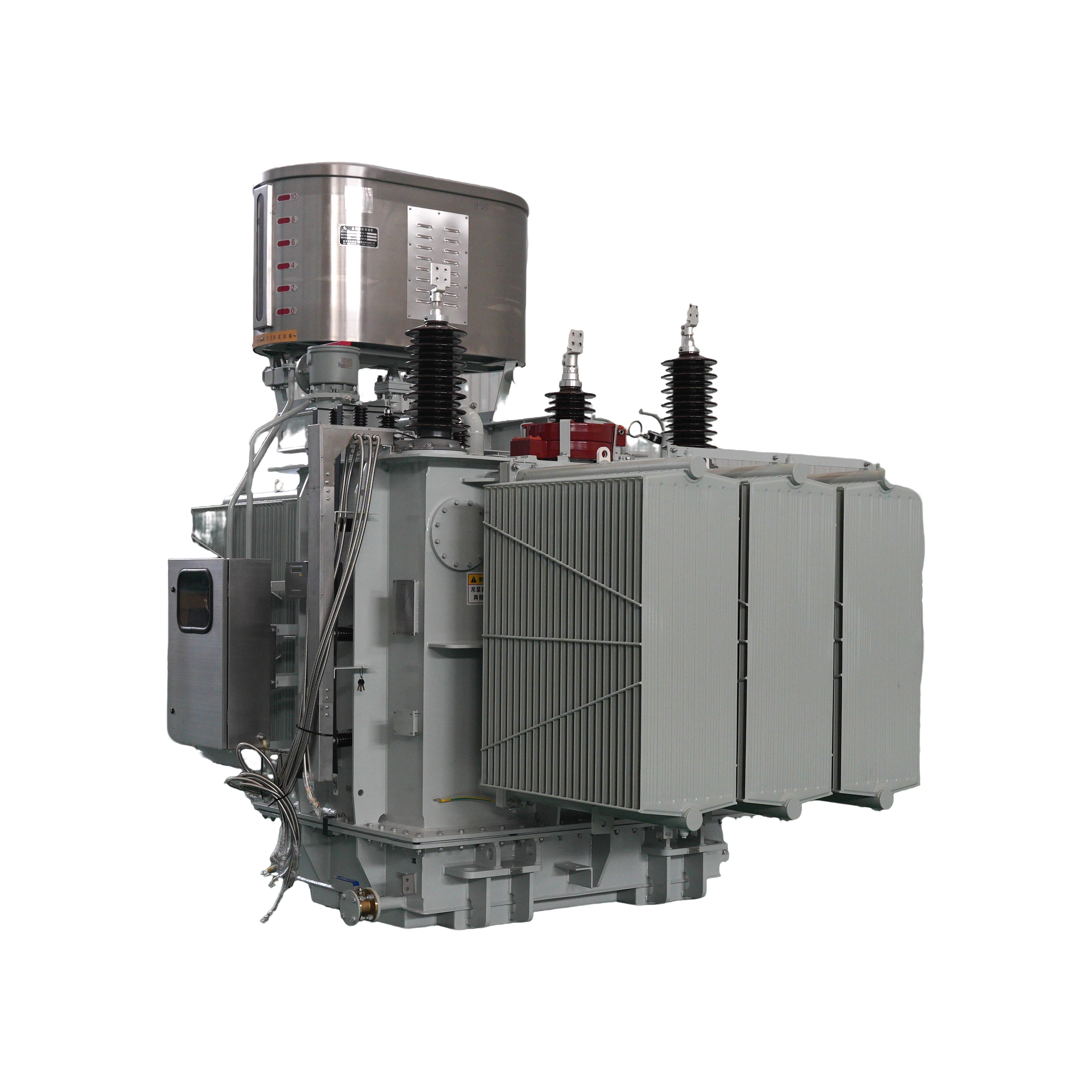

I progetti avanzati di trasformatori immersi nell'olio prevedono alette di raffreddamento e radiatori posizionati strategicamente per massimizzare l'esposizione della superficie all'aria ambiente. Questi elementi esterni di raffreddamento consentono all'olio riscaldato di trasferire la propria energia termica all'ambiente circostante mediante processi di conduzione e convezione. L'efficienza di questo scambio termico dipende da fattori quali la temperatura ambiente, le condizioni del vento e la superficie complessiva disponibile per la dissipazione del calore. Gli ingegneri calcolano accuratamente questi parametri nella fase di progettazione per garantire una capacità di raffreddamento adeguata in relazione alle specifiche potenze nominali e alle condizioni ambientali.

Proprietà dell'olio e conducibilità termica

L'olio per trasformatori possiede eccezionali caratteristiche di conducibilità termica che lo rendono superiore ai sistemi di raffreddamento basati sull'aria. La capacità termica specifica dell'olio minerale gli consente di assorbire notevoli quantità di energia termica senza subire aumenti di temperatura significativi. Questa proprietà permette a un trasformatore immerso nell'olio di gestire carichi di potenza più elevati mantenendo temperature operative sicure. Anche la viscosità dell'olio per trasformatori svolge un ruolo fondamentale nell'efficienza della circolazione, poiché una viscosità inferiore favorisce un migliore flusso del fluido e tassi più elevati di trasferimento del calore all'interno dell'intero gruppo del trasformatore.

L'olio per trasformatori di alta qualità subisce rigorosi processi di raffinazione per rimuovere le impurità che potrebbero ostacolare il trasferimento termico o causare un cedimento elettrico. La rigidità dielettrica dell'olio purificato garantisce eccellenti proprietà isolanti, fungendo contemporaneamente da mezzo di raffreddamento efficiente. Analisi periodiche dell'olio e manutenzione regolare assicurano che queste proprietà termiche ed elettriche rimangano entro i limiti accettabili per tutta la durata operativa del trasformatore. L'olio contaminato o degradato può ridurre in modo significativo l'efficienza del raffreddamento e compromettere le prestazioni complessive di un sistema di trasformatore immerso nell'olio.

Caratteristiche progettuali che migliorano le prestazioni di raffreddamento

Configurazione del serbatoio e sistemi di dissipazione del calore

I moderni progetti di trasformatori immersi nell'olio prevedono diverse configurazioni del serbatoio ottimizzate per massimizzare l'efficienza della dissipazione del calore. Le pareti corrugate del serbatoio aumentano l'area superficiale esposta, mantenendo al contempo l'integrità strutturale in presenza di variazioni di pressione interna. Alcuni progetti prevedono pannelli radianti smontabili, regolabili o sostituibili in base alle specifiche esigenze di raffreddamento. La posizione di tali radiatori rispetto ai principali regimi di vento e alle condizioni di temperatura ambiente influisce significativamente sull'efficacia complessiva del raffreddamento negli impianti all'aperto.

I sistemi di raffreddamento forzato rappresentano soluzioni avanzate per applicazioni di trasformatori immersi in olio ad alta potenza, laddove la sola convezione naturale si rivela insufficiente. Questi sistemi integrano pompe per olio e ventilatori di raffreddamento che accelerano i tassi di trasferimento termico oltre quanto possibile con la circolazione naturale. La combinazione di circolazione forzata dell’olio e flusso d’aria diretto sulle superfici di raffreddamento consente ai trasformatori di gestire valori di potenza notevolmente superiori, mantenendo temperature operative sicure. I sistemi di controllo monitorano la temperatura dell’olio e regolano automaticamente la velocità dei ventilatori o la portata delle pompe per garantire prestazioni ottimali di raffreddamento in condizioni di carico variabile.

Progettazione interna degli avvolgimenti e gestione del calore

La costruzione interna di un trasformatore a immersione in olio influenza in modo significativo l'efficienza del raffreddamento grazie al posizionamento strategico degli avvolgimenti e alla progettazione dei canali di flusso dell'olio. Gli ingegneri creano intenzionalmente degli spazi tra gli strati di avvolgimento per favorire la circolazione dell'olio ed evitare la formazione di punti caldi. Questi canali dell'olio convogliano l'olio riscaldato lontano dalle zone ad alta temperatura, garantendo al contempo distanze adeguate di isolamento tra i conduttori. L'area della sezione trasversale di questi canali deve bilanciare i requisiti di flusso dell'olio con i vincoli di spazio all'interno dell'insieme del trasformatore.

I materiali dei conduttori e le loro sezioni trasversali influenzano direttamente i tassi di generazione di calore negli avvolgimenti del trasformatore. Sezioni trasversali dei conduttori più grandi riducono le perdite resistive e la conseguente produzione di calore, mentre i conduttori in rame offrono una conducibilità elettrica e termica superiore rispetto alle alternative in alluminio. La disposizione dei conduttori all’interno di ogni strato di avvolgimento influisce anche sulla concentrazione locale di calore e sui pattern di flusso dell’olio. Progettazioni ottimizzate distribuiscono uniformemente la densità di corrente sulle superfici dei conduttori per minimizzare lo sviluppo di punti caldi e massimizzare l’efficacia del raffreddamento nell’intero nucleo e nell’insieme degli avvolgimenti del trasformatore.

Vantaggi operativi dei sistemi di raffreddamento ad olio immerso

Regolazione della temperatura e capacità di gestione del carico

Un trasformatore ad immersione in olio dimostra capacità di regolazione della temperatura superiori rispetto alle alternative di tipo a secco, in particolare in condizioni di carico elevato. La massa termica dell’olio per trasformatori fornisce un significativo effetto tampone termico che impedisce brusche fluttuazioni di temperatura durante le variazioni di carico. Questa stabilità termica consente agli apparecchi elettrici di funzionare in modo più costante e riduce lo stress sui materiali isolanti, che altrimenti potrebbero subire danni dovuti ai cicli termici. La capacità di mantenere temperature operative stabili si correla direttamente con una maggiore durata del dispositivo e con minori esigenze di manutenzione.

I miglioramenti della capacità di gestione del carico nei progetti di trasformatori immersi in olio consentono alle aziende elettriche e agli impianti industriali di massimizzare la potenza trasmessa senza superare i limiti di temperatura sicuri. L’efficace dissipazione del calore garantita dalla circolazione dell’olio permette a questi trasformatori di funzionare a potenze nominali superiori, mantenendo incrementi di temperatura accettabili. Questa maggiore capacità si traduce in un aumento dell'affidabilità del sistema e in una riduzione dei requisiti di investimento nelle infrastrutture. Le condizioni di sovraccarico di emergenza possono essere gestite in modo più efficace grazie alle eccellenti caratteristiche di accumulo termico offerte dai sistemi di raffreddamento a olio.

Vantaggi della manutenzione e durata del sistema

I sistemi di raffreddamento per trasformatori a immersione in olio offrono evidenti vantaggi manutentivi grazie al loro design autosufficiente e all’ambiente protettivo fornito dall’olio. L’olio funge sia da mezzo di raffreddamento sia da barriera contro l’infiltrazione di umidità e la contaminazione atmosferica, che potrebbero degradare i componenti interni. L’analisi periodica dell’olio fornisce informazioni diagnostiche preziose sullo stato del trasformatore e su eventuali problemi emergenti, prima che questi causino un guasto dell’apparecchiatura. Questa capacità di manutenzione predittiva consente agli operatori di programmare gli interventi di riparazione durante fermate pianificate, evitando invece guasti improvvisi.

L'ambiente sigillato all'interno di un trasformatore immerso nell'olio protegge i componenti critici da fattori ambientali che accelerano l'invecchiamento e il deterioramento. Avvolgimenti e materiali del nucleo rimangono isolati da ossigeno, umidità e contaminanti atmosferici che potrebbero compromettere l'integrità dell'isolamento o favorire la corrosione. Questa protezione estende significativamente la durata operativa rispetto ad alternative esposte all'aria e riduce la frequenza degli interventi di manutenzione straordinaria. Le procedure di sostituzione e rigenerazione dell'olio possono ripristinare le prestazioni di raffreddamento e le proprietà isolanti senza richiedere, in molti casi, la sostituzione completa del trasformatore. cassetti .

Strategie e buone pratiche per l'ottimizzazione dell'efficienza

Considerazioni per l'installazione volte a massimizzare le prestazioni di raffreddamento

Le corrette pratiche di installazione influenzano in modo significativo l'efficienza del raffreddamento di un trasformatore ad immersione in olio durante tutta la sua vita operativa. La scelta del sito deve tenere conto degli andamenti della temperatura ambiente, delle direzioni prevalenti del vento e di uno spazio adeguato per la circolazione dell'aria intorno alle superfici di raffreddamento. I trasformatori installati in spazi ristretti o in aree con flusso d'aria limitato presentano una ridotta efficacia del raffreddamento e potrebbero richiedere sistemi di ventilazione supplementari. Le installazioni a terra devono prevedere un adeguato sistema di drenaggio per evitare l'accumulo di acqua, che potrebbe interferire con il funzionamento del sistema di raffreddamento o creare rischi per la sicurezza.

La progettazione della fondazione e il posizionamento del trasformatore influenzano sia le prestazioni di raffreddamento sia la sicurezza operativa. Le installazioni rialzate migliorano la circolazione dell’aria intorno alle superfici di raffreddamento e facilitano lo scarico dell’olio durante le procedure di manutenzione. L’orientamento dei pannelli radiatori rispetto ai venti prevalenti può influire in modo significativo sulle velocità di dissipazione del calore, con un allineamento corretto che garantisce notevoli miglioramenti nel raffreddamento. I requisiti di accessibilità per la manutenzione e il prelievo di campioni d’olio devono essere considerati già nella fase di pianificazione dell’installazione, al fine di assicurare l’efficacia a lungo termine del sistema di raffreddamento.

Integrazione dei sistemi di monitoraggio e controllo

I sistemi di monitoraggio avanzati consentono la valutazione in tempo reale delle prestazioni di raffreddamento dei trasformatori immersi nell'olio e la regolazione automatica dei componenti del sistema di raffreddamento. I sensori di temperatura posizionati in punti strategici lungo l’intero trasformatore forniscono una mappatura termica completa, utile per identificare potenziali carenze nel raffreddamento prima che queste influiscano sulle prestazioni dell’apparecchiatura. Tali sistemi di monitoraggio possono attivare allarmi quando vengono avvicinati i limiti di temperatura e attivare automaticamente i sistemi di raffreddamento forzato qualora la convezione naturale si dimostri insufficiente.

L'integrazione con i sistemi di controllo supervisione e acquisizione dati (SCADA) consente il monitoraggio remoto delle prestazioni del sistema di raffreddamento e l'analisi dell'andamento del comportamento termico nel corso di lunghi periodi. I dati storici di temperatura aiutano a identificare gli andamenti stagionali, le risposte termiche legate al carico e i cambiamenti graduali che potrebbero indicare l'insorgenza di problemi al sistema di raffreddamento. Algoritmi predittivi possono analizzare tali dati per ottimizzare il funzionamento del sistema di raffreddamento e pianificare gli interventi di manutenzione in base allo stato effettivo dell'equipaggiamento, anziché secondo intervalli di tempo prestabiliti. Questo approccio basato sui dati massimizza l'efficienza del raffreddamento, riducendo al contempo i costi operativi e le esigenze di manutenzione.

Domande Frequenti

Perché il raffreddamento ad olio è più efficace del raffreddamento ad aria nei trasformatori

L'olio offre capacità di trasferimento del calore superiori rispetto all'aria grazie alla sua maggiore conducibilità termica e capacità termica specifica. Un trasformatore immerso nell'olio può assorbire e dissipare una quantità significativamente maggiore di calore per unità di volume rispetto ai modelli raffreddati ad aria, consentendo potenze nominali più elevate e installazioni più compatte. Il mezzo liquido garantisce inoltre un contatto migliore con i componenti interni, assicurando una distribuzione della temperatura più uniforme ed evitando la formazione di punti caldi, fenomeno comune nei sistemi raffreddati ad aria.

Con quale frequenza deve essere effettuato il controllo e la sostituzione dell'olio del trasformatore

L'olio per trasformatori deve essere sottoposto a prove annuali per valutarne la rigidità dielettrica, il contenuto di umidità e le proprietà termiche. La sostituzione completa dell'olio avviene generalmente ogni 10–15 anni, in base alle condizioni operative e ai risultati delle analisi dell'olio. Un trasformatore ad immersione in olio funzionante in condizioni severe o a temperature ambientali elevate potrebbe richiedere una manutenzione più frequente dell'olio. Le prove periodiche consentono agli operatori di identificare le tendenze di degrado e di programmare il rigeneramento o la sostituzione dell'olio prima che l'efficienza del raffreddamento venga compromessa.

È possibile installare sistemi di raffreddamento forzato su trasformatori ad immersione in olio già esistenti?

Molte installazioni esistenti di trasformatori immersi nell'olio possono ospitare aggiornamenti dei sistemi di raffreddamento forzato per aumentarne la capacità di gestione della potenza. Le installazioni di retrofit prevedono tipicamente l'aggiunta di pompe esterne per l'olio e ventilatori di raffreddamento, insieme ai relativi sistemi di controllo. La fattibilità dipende dallo spazio disponibile, dalle considerazioni strutturali e dai requisiti di collegamento elettrico. È essenziale effettuare una valutazione ingegneristica professionale per determinare la compatibilità e garantire che le modifiche mantengano gli standard di sicurezza e prestazioni.

Quali fattori ambientali influenzano in misura maggiore l'efficienza del raffreddamento

La temperatura ambiente rappresenta il principale fattore ambientale che influisce sull'efficienza del raffreddamento dei trasformatori immersi nell'olio, poiché temperature più elevate riducono il gradiente termico responsabile del trasferimento di calore. I modelli di vento e la circolazione dell'aria intorno alle superfici di raffreddamento influenzano inoltre in modo significativo le velocità di dissipazione del calore. L'altitudine influisce sulla densità dell'aria e sull'efficacia del raffreddamento, mentre i livelli di umidità possono compromettere la qualità a lungo termine dell'olio e le prestazioni dell'isolamento. La scelta della posizione di installazione deve tenere conto di questi fattori per ottimizzare le prestazioni del sistema di raffreddamento in tutte le condizioni stagionali.
