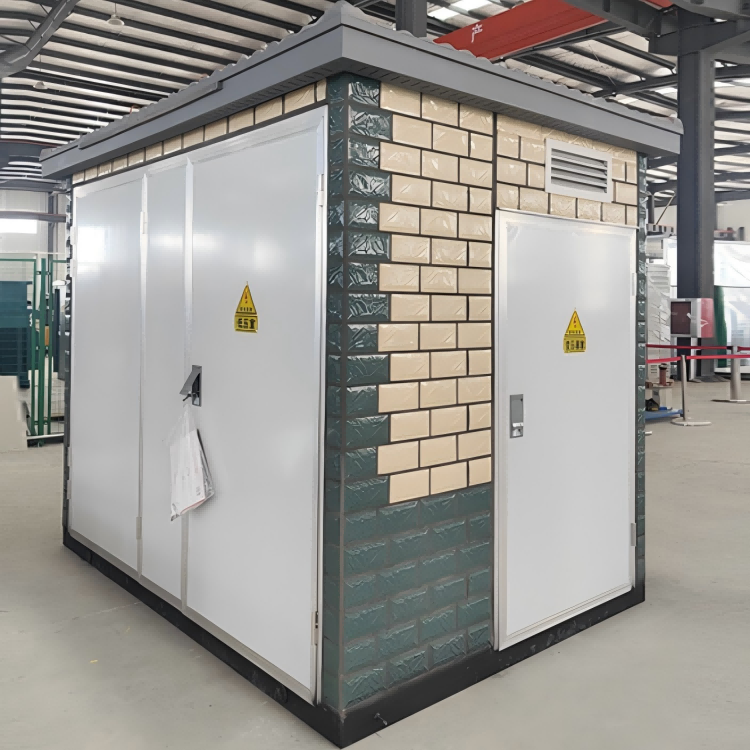

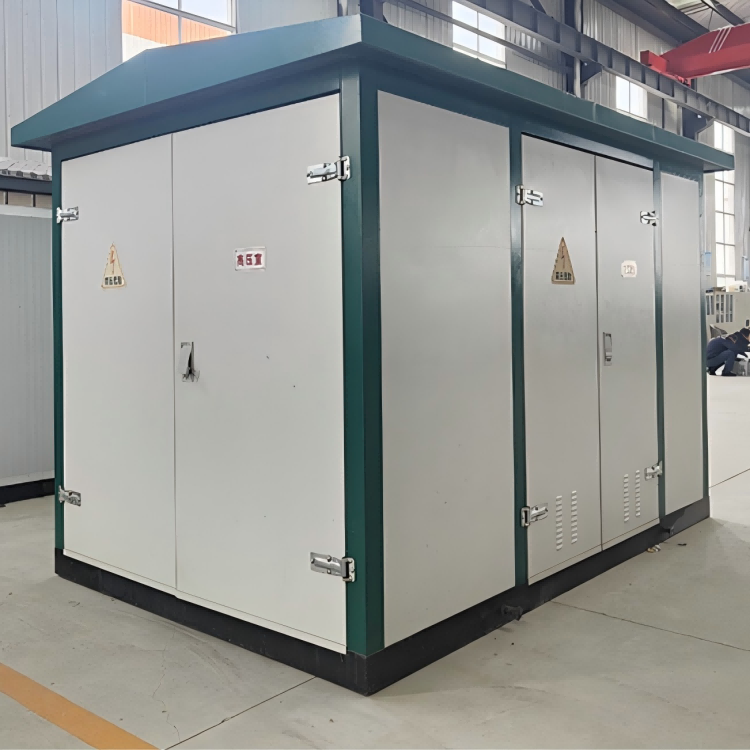

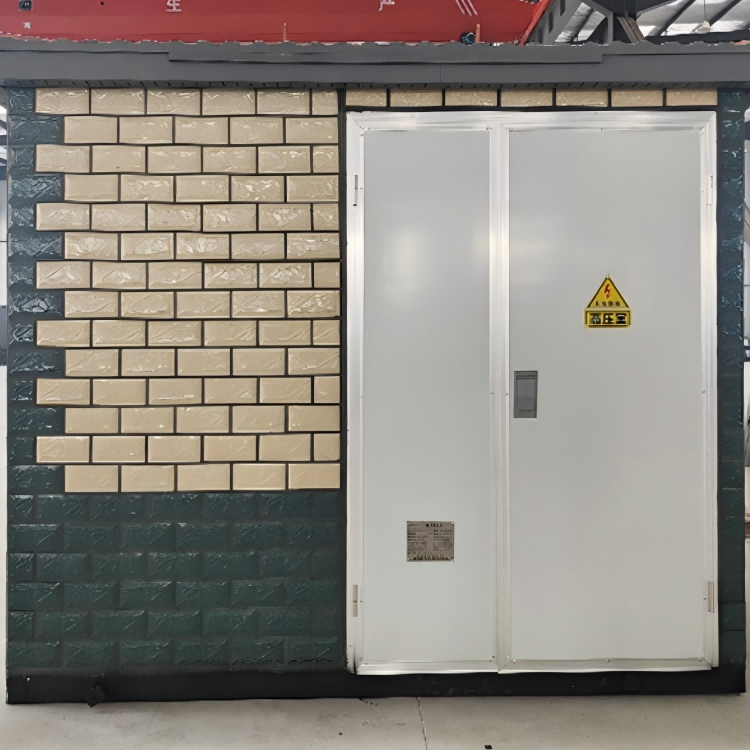

Комплектна трансформаторна подстанция

Параметри на продукта

Техническа спецификация на серия YBM Европейска типова трансформаторна станция

Въведение в продукта

1. Общи разпоредби

Европейският тип кутиевидни трансформаторни станции от серия YBM (по-нататък наречени "кутиевидна подстанция") представлява компактно, предварително сглобено разпределително устройство, образувано чрез комбиниране на високоволтови комутационни апарати, трансформатори и нисковолтови разпределителни уреди в определена конфигурация на окабеляване. Подходящ е за градски публични разпределителни мрежи, високи сгради, жилищни комплекси, промишлени предприятия, пристанища, нефтени полета, паркове, магистрали, строителни площадки и други обекти. Устройството е преминало всички изпитания по тип, включително динамични и термични стабилностни изпитвания в Изследователския институт за високо напрежение Уест. Продуктът е препоръчан от Министерството на търговията за националните проекти за строителство и модернизация на градските и селските мрежи. В момента се използва широко в градските и селските електрически мрежи в цялата страна.

2. Структурни особености и приложения

Този продукт е разделен на три основни функционални отсека: високоволтово отделение, трансформаторно отделение и нисковолтово отделение. Всеки отсек притежава пълна функционалност, рационална структура и надеждна работа на компонентите.

(1) Високоволтово разпределително устройство (високоволтово отделение)

Високоволтовото отделение се състои от високоволтови шкафове, които образуват първичната електроцентрала. То може да бъде конфигурирано за захранване чрез пръстенова мрежа, терминално захранване, двойно захранване и други начини на доставка на енергия, както и да отговаря на изискванията за високоволтово измерване.
Високонапрежните компоненти могат да включват въздушно издухващи превключватели, SF6 високонапрежни превключватели, вакуумни прекъсвачи и др. Избраните въздушно издухващи или SF6 превключватели, произведени от италианската компания VEI, осигуряват по-компактна конструкция на шкафа, по-голяма безопасност, по-висока надеждност при работа и почти същата цена като при аналогични вътрешни продукти пРОДУКТИ .
Високонапрежното помещение е оснастено с пълен комплект от „Петте предпазни функции“, а заземяването с междинно заключване е безопасно и надеждно.
Може да бъде оборудвано с високонапрежни пренапрежни ограничители, индикатори за наличие на напрежение и други защитни компоненти. Високонапрежните прекъсвачи могат да се управляват ръчно или електрически и също така могат да поддържат дистанционно управление или наблюдение.

(2) Трансформаторно помещение

Трансформаторът може да бъде избран от собствената ни продукция S9-M, S11-M серия нискогубещи потопени в масло напълно запечатани трансформатори или по-екологични и енергийно ефективни сухи трансформатори SG(B)10, SG(B)11 серия.
Трансформаторното помещение може да бъде оснастено с релси, така че трансформаторът да може да навлиза или излиза от всяка страна на голямата врата, което улеснява инсталирането, поддръжката и замяната на място.
Трансформаторното помещение е оборудвано с ограждения от алуминиев сплав или неръждаема стомана и предупредителни знаци за безопасност. Освен това то разполага с автоматична система за регулиране на температурата и вентилатор за вентилация, поставен на върха, за да „автоматично“ контролира температурата в трансформаторното помещение, увеличавайки въздушната конвекция, за да понижи температурата в помещението.

(3) Нисконапрежено помещение

Нисконапреженото помещение използва модулни CUBIC рамки или заварени конструкции от ламарина от алуминий-цинк за корпуса на нисконапреженото табло, осигурявайки стабилност, гъвкавост и безопасност.
Може да отговаря на различни изисквания за захранване, като разпределение на електроенергия, осветление, компенсиране на реактивната мощност и измерване на енергията.

(4) Капсула

Капакът може да бъде изработен от екологично чисти неметални материали, ламинирани на студено стоманени плочи, неръждаема стомана и др., според изискванията на потребителя. Подлага се на множество антикорозийни процеси и електростатично напудряне, за да осигури отлична устойчивост към корозия, водонепроницаемост и прахозащита, предлагайки дълъг срок на служба и естетичен външен вид.
Горната капак на кутията е двуслоен и е изработен от „оцветен стоманен лист и самозагасващ се топлоизолационен материал“ или армирано стъкло, като оформя форма на перваз. Капакът трансформаторна подстанция е визуално привлекателен, притежава добра топлоизолация и огнеустойчивост и осигурява отлично предпазване от дъжд.
Нашите екологични неметални кутии са уникални. Стените и покривът са изработени от „специален цимент, армиран с алкалоустойчива стъклена нишка, и други екологично чисти добавки“, а вратите са от „оцветени стоманени плоски листове и самозагасващи топлоизолационни материали“. Поради това тази екологична неметална кутия притежава следните характеристики:
А. - Да. Добра устойчивост към радиация и слънчево облъчване, отлична топлоизолация и огнеустойчивост.
Б. - Б. Висока механична якост на опън и огъване, както и добра удароустойчивост.
В. Отлична устойчивост срещу пукнатини, замръзване, влага и корозия, без конденз при екстремни промени на времето.
Д. - Да. Силна устойчивост към атмосферни влияния, подходяща за работа „при всякакво време“, дълъг срок на служба и без необходимост от поддръжка.
E. Лесно се вдига и транспортира, с монтажни повдигащи устройства по долните страни на кутията.
Ф. Голям избор от декоративни цветове, които хармонират с околната среда.
За да се улесни наблюдението и поддръжката, трансформаторното помещение, високонапрежното помещение и нисконапрежното помещение са оборудвани с осветителни тела, които се управляват от вратите.

(5) Употреба

Комплектната трансформаторна подстанция от серия YBM притежава предимствата на компактна конструкция, висока модулност, отлична огнеупорност и топлоизолация, добра устойчивост към радиация и слънчево излагане, надеждна работа, лесна поддръжка и естетичен външен вид. Тя е особено икономична – заема по-малко площ, позволява гъвкав избор на местоположение, лесно се премества, има кратки строителни срокове и нисък инвестиционен обем, което я прави първият избор за градските и селските разпределителни мрежи.

• В сравнение със строителните подстанции, разходите могат да бъдат намалени с повече от 50%;
• В сравнение със строителните подстанции, използването на земя може да бъде намалено с повече от 90%;
• Строителното време обикновено може да бъде завършено в рамките на една седмица, значително съкращавайки строителния цикъл.
  Широко се прилага в новоразвиващи се райони, жилищни комплекси, апартаментни сгради, градини, вили, офис сгради, училища, търговски центрове, промишлени предприятия, летища, пристанища, железопътни линии, магистрали, сондажни площадки за нефт, туристически забележителности, зелени площи в паркове, надлези и други места, където се изискват трансформаторни станции, но е необходимо да се спести площ, да се намалят разходите или да се подобри визуалната среда. Подходящ е и за временни трансформаторни станции по време на строителство.
