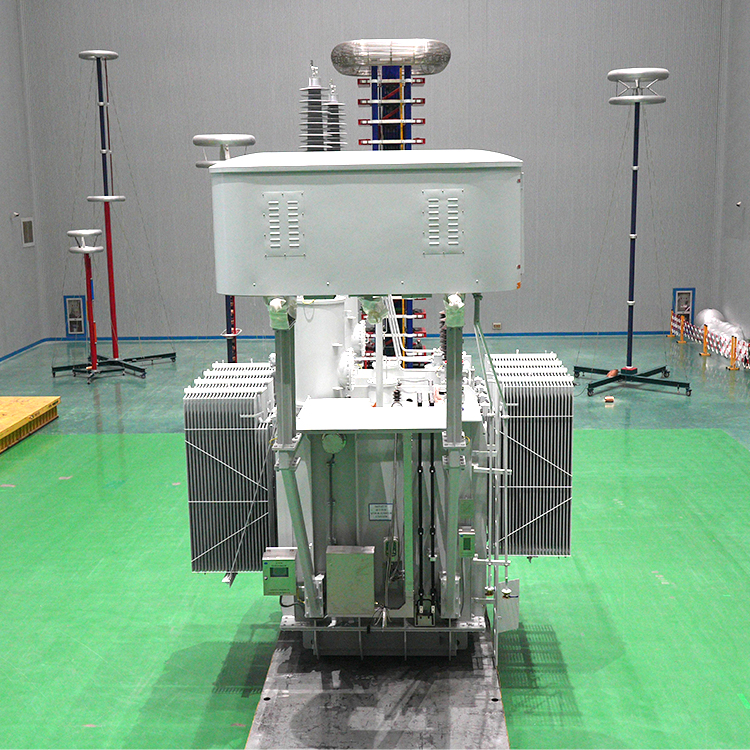

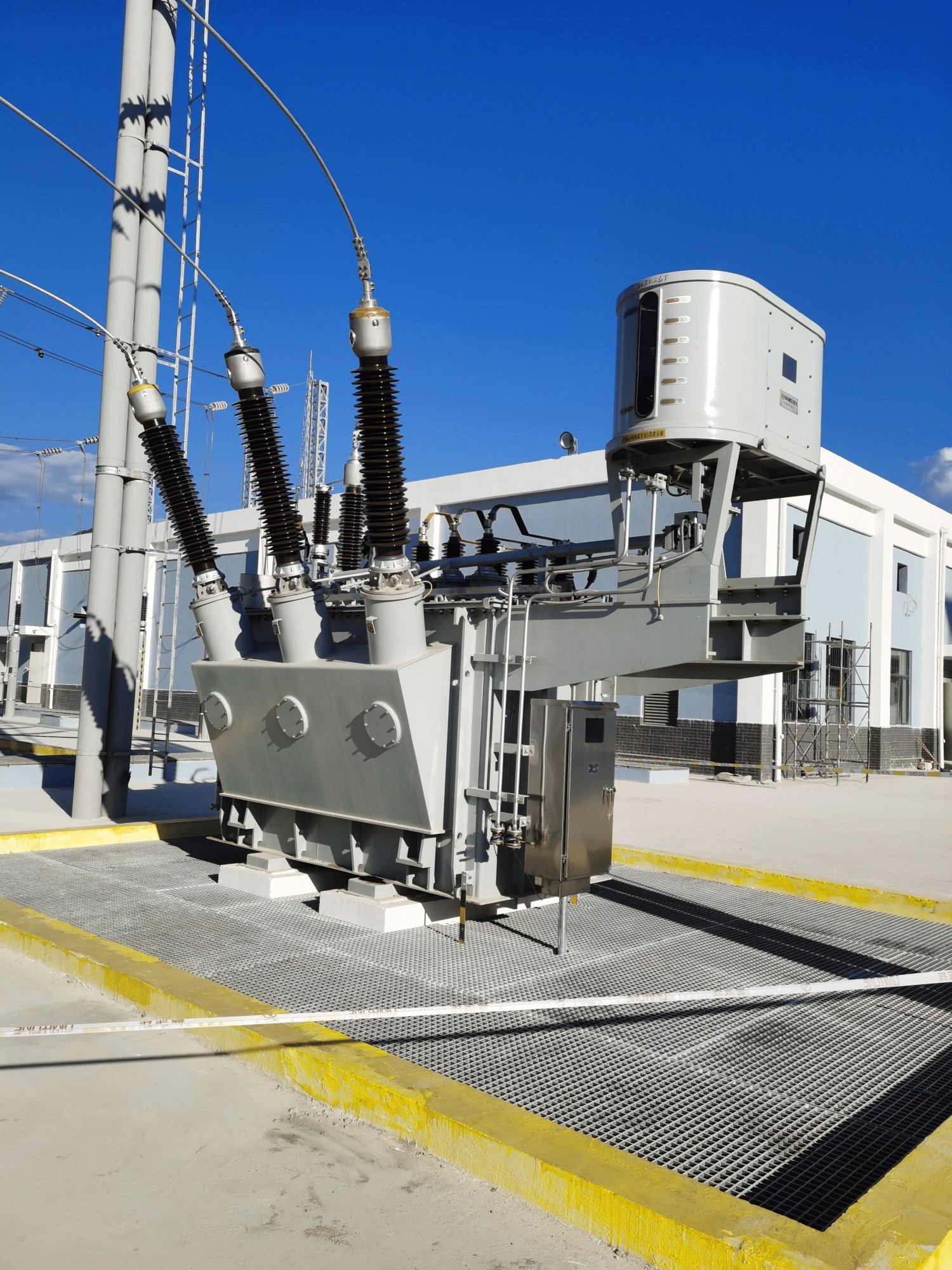

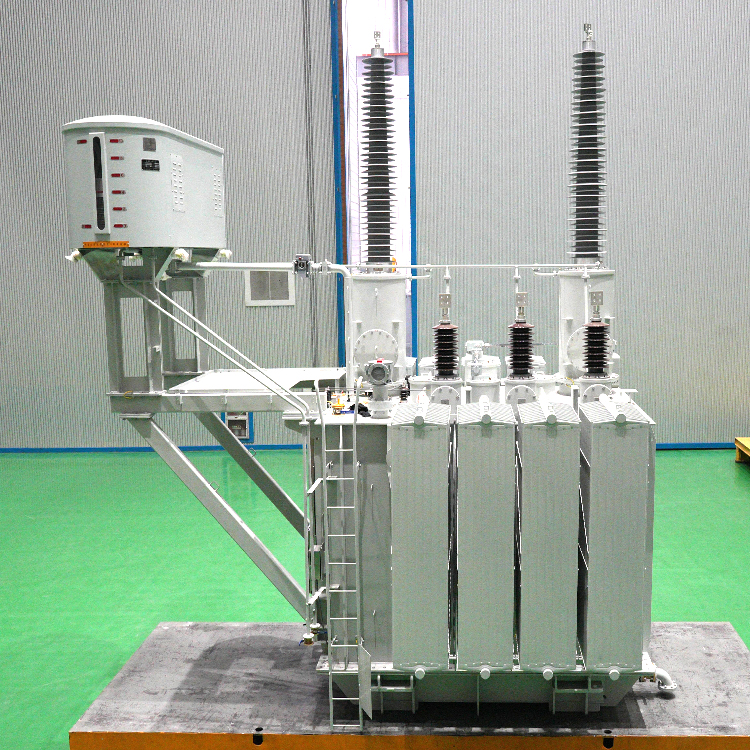

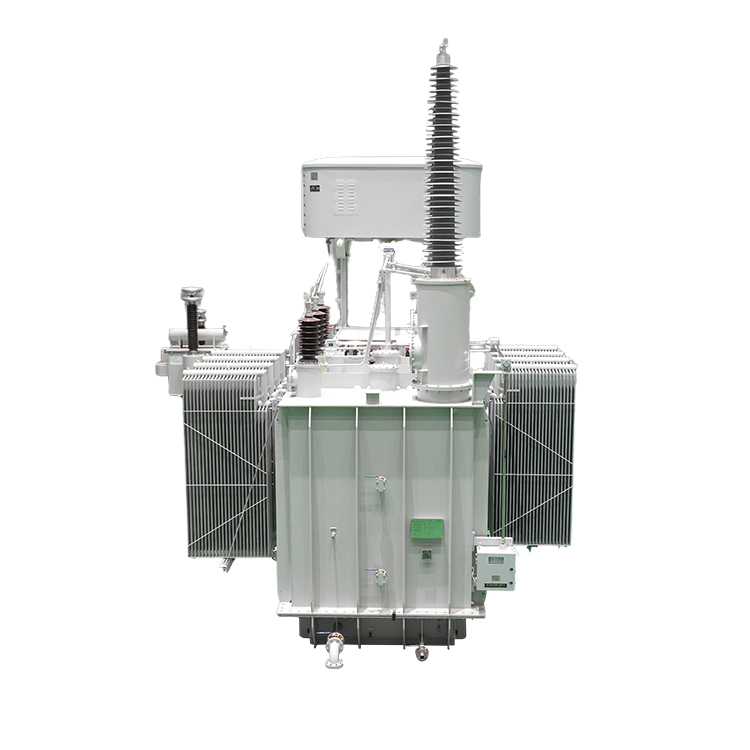

Теглови трансформатор 110 kV

Трансформаторите за железопътно теглене на Чанчжоу Пасифик Електрик Пауър Еквипмънт Груп са специално проектирани за системи за железопътни превози. Те се отличават с висока надеждност, силна устойчивост към интерференции и отлично съпротивление при късо съединение. Благодарение на компактната си конструкция, ниски загуби, ниско ниво на шум и стабилна производителност те се адаптират отлично към сложни експлоатационни условия. Чрез използване на напреднала проекция и строг контрол на качеството нашите трансформатори осигуряват безопасно и стабилно електрозахранване за високоскоростни железопътни линии, градски метрополитени и леки железопътни линии, предлагайки професионални енергийни решения за глобални проекти в областта на железопътните превози.

Параметри на продукта

НОМИНАЛНА МОЩНОСТ (KVA)	Комбинация на напрежение		Символ за свързване	Губитък при празен ход (kW)	Загуби при натоварване (kW)	Ток на празен ход (%)	Напрежение на импеданса (%)
НОМИНАЛНА МОЩНОСТ (KVA)	Високо напрежение (kV)	Ниско напрежение (kV)	Символ за свързване	Губитък при празен ход (kW)	Загуби при натоварване (kW)	Ток на празен ход (%)	Напрежение на импеданса (%)
12500	220±22.5% 220±32.5%	2*27.5	ii0i6 Ii0i0	12	51.5	0.48	16~18
16000				14	61.0	0.42
20000				17	72.0	0.37
25000				20	85.0	0.37
31500				24	102	0.32
40000				28	121	0.32
40000				34	144	0.32
63000				40	171	0.27
75000				46	196	0.27
90000				53	225	0.25

Преоформителят под товар (OLTC) и преоформителят при изключен ток (DETC) са налични според изискванията на клиента.

Параметри на продукта

Трансформаторите за тягови системи с течна изолация от CPEPE се проектират, произвеждат и изпитват в съответствие с международни стандарти, включително IEC 60076, GB1094, ANSI C.57, CSA, NEMA и IEEE. Изолационната течност може да бъде минерално масло, естер с висока точка на възпламеняване или силиконово масло. Продуктът е подходящ за електрифицирана релсова тягова енергийна система.
Обикновено магнитопроводът на трансформатора е ламиниран тип, но по изискване на клиента можем да предложим и навит магнитопровод. според клиента, Навито ядро тегловен трансформатор е вид енергоспестяващ трансформатор с много значителни предимства: ниски загуби на празен ход, нисък ток на празен ход, ниско ниво на шум, добра устойчивост при късо съединение и способност за претоварване; трансформаторът е енергийно ефективен и екологично чист.
Диапазон: Напрежение: 66 kV~ 220kV, Мощност: 8000kVA~75000 kVA

Технически характеристики

Ниски загуби при празен ход, нисък ток при празен ход, ниско ниво на шум
Сърцевините са навити плътно, без ставове, което намалява магнитното съпротивление и шума; напречното сечение е вписана многоъгълна форма с висок коефициент на запълване. След високотемпературно отпускане за премахване на напреженията, загубите при празен ход са значително намалени.

Силна способност за претоварване
С технология за управление на масления поток, количествено изчисляване на масления поток, оптимизирана структура на маслената верига, намаляване на коефициента на горещи точки, за да се гарантира, че при строги условия на претоварване температурата на горещата точка на намотката не надвишава 140 ℃.

Силна устойчивост на късо съединение
Чрез анализ и изчисление на най-лошия случай на късо съединение, използване на високопрочни проводници и ефективни опори за усилване на конструкцията, коригиране на разпределението на бобините, за да се осигури достатъчен резерв за всички механични напрежения. Саморазработена технология за навиване осигурява плътно навиване на бобините.

Нисък частичен разряд
Строго контролиране на всеки елемент от интензитета на електрическото поле, според изискванията за разряд, навиване на бобината и вътрешната сглобка се извършва в прахозащитен цех, за да се гарантира чистотата на уреда, прилага се процес на пълнене под висок вакуум с масло ефективно контролира разряда на продукта.
