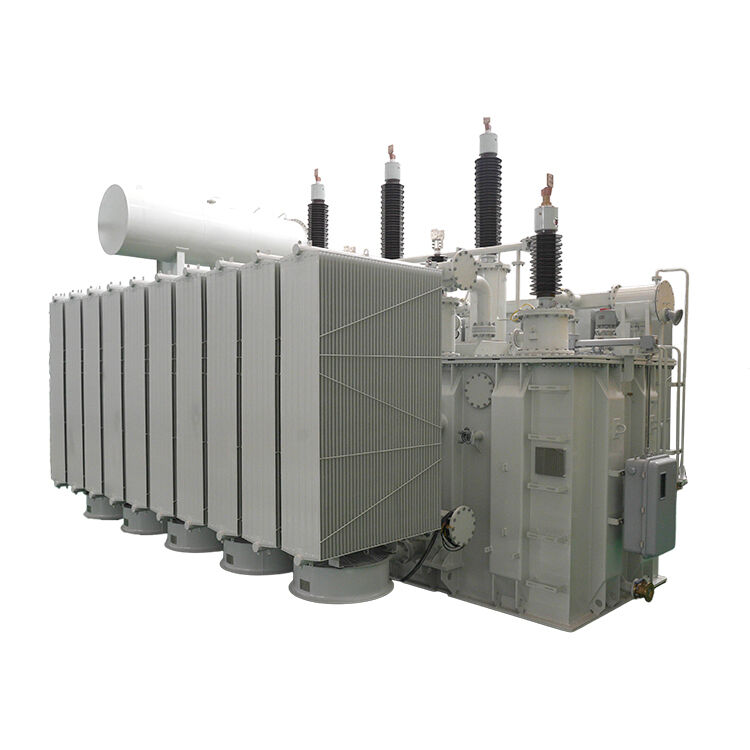

¿Cómo apoya un transformador de tracción las operaciones ferroviarias eléctricas?

Los sistemas ferroviarios eléctricos dependen de una red compleja de infraestructura eléctrica para suministrar energía de forma fiable y eficiente a los trenes que circulan a alta velocidad a lo largo de grandes distancias. En el corazón de esta infraestructura se encuentra el transformador de tracción , un equipo eléctrico especializado diseñado para convertir la corriente alterna de alta tensión procedente del hilo aéreo o del tercer rail en los niveles de tensión precisos requeridos por las locomotoras eléctricas y las unidades múltiples. Comprender cómo un transformador de tracción apoya las operaciones ferroviarias eléctricas revela la ingeniería sofisticada que permite que el transporte ferroviario moderno funcione de forma segura, económica y con un impacto ambiental mínimo. Este artículo analiza los mecanismos operativos, las consideraciones de diseño y las contribuciones funcionales que convierten al transformador de tracción en un componente indispensable para las redes ferroviarias electrificadas de todo el mundo.

El papel operativo de un transformador de tracción va mucho más allá de una mera conversión de tensión. Estos transformadores deben adaptarse a las demandas dinámicas de potencia derivadas de la aceleración y la desaceleración de los trenes, gestionar las distorsiones armónicas introducidas por los modernos convertidores de tracción, soportar las tensiones mecánicas provocadas por las vibraciones y el movimiento continuos, y mantener su rendimiento a pesar de las variaciones extremas de temperatura. Los operadores ferroviarios dependen del transformador de tracción para cerrar la brecha entre la tensión de transmisión de la red eléctrica nacional y la tensión de funcionamiento del motor de tracción, garantizando así que la energía eléctrica fluya de forma eficiente desde las subestaciones hasta las ruedas. Las características de diseño y funcionamiento de estos transformadores influyen directamente en el rendimiento del tren, el consumo energético, los requisitos de mantenimiento y la fiabilidad general del sistema en redes ferroviarias de pasajeros y de mercancías.

Mecanismos de conversión de tensión y distribución de potencia

Función principal de la transformación reductora de tensión

El principio operativo fundamental de un transformador de tracción consiste en reducir la tensión eléctrica elevada procedente de las líneas aéreas de contacto o de los rieles conductores hasta niveles de tensión más bajos, adecuados para los motores de tracción y los sistemas auxiliares. En configuraciones típicas de ferrocarriles electrificados, los sistemas de catenaria aérea funcionan con tensiones comprendidas entre 15 kV y 25 kV CA, mientras que algunos sistemas utilizan 1,5 kV a 3 kV CC. El transformador de tracción recibe esta entrada de alta tensión y la transforma mediante inducción electromagnética a través de múltiples configuraciones de devanados. Esta reducción de tensión es esencial porque los motores de tracción y los sistemas de control a bordo no pueden operar directamente a tensiones de transmisión sin correr el riesgo de rotura del aislamiento, esfuerzos eléctricos excesivos y peligros para la seguridad de los pasajeros y del personal de mantenimiento.

El núcleo electromagnético de un transformador de tracción está compuesto por láminas de acero al silicio dispuestas para minimizar las pérdidas por corrientes parásitas, a la vez que maximizan la transferencia de flujo magnético entre los devanados primario y secundario. Cuando una corriente alterna circula por el devanado primario conectado a la alimentación aérea, genera un campo magnético variable en el tiempo que induce una tensión en los devanados secundarios según la relación de espiras. Esta relación de espiras está diseñada con precisión para suministrar exactamente la tensión requerida por los convertidores de tracción, los cuales, a su vez, alimentan a los motores de tracción de corriente alterna o continua, según el diseño de la locomotora. Los diseños modernos de transformadores de tracción incorporan múltiples devanados secundarios para proporcionar distintos niveles de tensión a los sistemas de propulsión, unidades auxiliares de potencia, sistemas de calefacción y refrigeración, y electrónica embarcada, lo que permite una distribución integral de la energía desde una única unidad transformadora.

Aislamiento y mejora de la seguridad eléctrica

Más allá de la conversión de tensión, el transformador de tracción proporciona aislamiento galvánico entre el sistema de catenaria de alta tensión y los equipos eléctricos del tren. Este aislamiento es fundamental para proteger a los pasajeros, al personal de a bordo y a los trabajadores de mantenimiento frente a tensiones potencialmente letales, al tiempo que evita que las fallas eléctricas en el tren se propaguen hacia atrás en la red de alimentación. La separación física entre los devanados primario y secundario, combinada con materiales aislantes robustos —como aceite mineral, ésteres sintéticos o sistemas avanzados de resina—, crea múltiples barreras contra la ruptura dieléctrica. Este diseño garantiza que, incluso en condiciones de cortocircuito o degradación del aislamiento, el transformador mantenga un funcionamiento seguro y evite que aparezcan potenciales de tensión peligrosos en componentes del tren accesibles.

La función de aislamiento también respalda estrategias eficaces de puesta a tierra y la coordinación de la protección contra fallos. Los sistemas eléctricos ferroviarios deben gestionar cuidadosamente las corrientes de retorno y minimizar las corrientes parásitas que podrían provocar la corrosión de los rieles o interferir con los sistemas de señalización. transformador de tracción permite configuraciones controladas de puesta a tierra que dirigen las corrientes de fallo a través de trayectorias de retorno designadas, lo que permite que dispositivos de protección, como interruptores automáticos y relés diferenciales, detecten y eliminen los fallos de forma rápida. Esta protección coordinada minimiza las interrupciones del servicio, reduce los daños en los equipos y mejora la seguridad general del sistema al garantizar que los fallos eléctricos se contengan y aíslen antes de que puedan escalarse a condiciones peligrosas o a apagones generalizados.

Filtrado de armónicos y gestión de la calidad de la energía

Los trenes eléctricos modernos utilizan convertidores electrónicos de potencia para controlar con alta precisión la velocidad y el par del motor de tracción. Estos convertidores, habitualmente basados en transistores bipolares de puerta aislada o dispositivos semiconductores similares, conmutan corrientes elevadas a frecuencias muy altas, generando distorsiones armónicas que pueden propagarse hacia atrás a través del transformador de tracción hasta la red de alimentación. Un contenido armónico excesivo degrada la calidad de la energía, provoca sobrecalentamiento en los equipos eléctricos, interfiere con los sistemas de comunicación y puede infringir las normas de interconexión establecidas por las compañías suministradoras. El transformador de tracción desempeña un papel fundamental para mitigar estos efectos armónicos gracias a sus características intrínsecas de impedancia y a configuraciones especiales de devanados que atenúan eficazmente las componentes de alta frecuencia, mientras permiten el paso eficiente de la potencia a la frecuencia fundamental.

Algunos diseños de transformadores de tracción incorporan filtros armónicos integrados o están optimizados con disposiciones específicas de devanados, como conexiones en delta extendida o en zigzag, que cancelan ciertos órdenes armónicos. Estas características de diseño reducen la distorsión armónica total observada por la red de suministro eléctrico, mejorando la compatibilidad con otras cargas eléctricas y reduciendo la tensión sobre subestación los equipos. Los operadores ferroviarios se benefician de menores pérdidas energéticas, menor calentamiento en cables y transformadores, y un cumplimiento mejorado de las normativas sobre calidad de la energía. La capacidad del transformador de tracción para gestionar armónicos mientras realiza simultáneamente la tarea fundamental de conversión de potencia demuestra la ingeniería sofisticada necesaria para garantizar operaciones fiables de ferrocarriles eléctricos en entornos con cargas variables e interacciones eléctricas complejas.

Adaptación a Cargas Dinámicas y Respuesta Transitoria

Gestión de Fluctuaciones Rápidas de la Demanda de Potencia

Los trenes eléctricos experimentan variaciones drásticas en la demanda de potencia durante su funcionamiento normal, ya que aceleran al salir de las estaciones, ascienden pendientes, frenan para recuperar energía y circulan a velocidades constantes. Un transformador de tracción debe responder instantáneamente a estos cambios de carga sin provocar inestabilidad de tensión ni interrupciones de suministro. Durante la aceleración, el transformador debe suministrar una potencia máxima que puede superar varios megavatios, lo que genera elevadas tensiones térmicas y eléctricas sobre los devanados y los sistemas de aislamiento. Por el contrario, durante el frenado regenerativo, el transformador debe admitir un flujo inverso de potencia, ya que los motores de tracción actúan como generadores, inyectando energía de vuelta al sistema de catenaria o disipándola mediante bancos de resistencias a bordo.

Las características de respuesta transitoria de un transformador de tracción dependen de su inductancia de fuga, la resistencia de sus devanados y el comportamiento de magnetización de su núcleo. Los transformadores de tracción bien diseñados mantienen una regulación de tensión precisa en todo el rango de condiciones de carga, evitando caídas de tensión que podrían activar relés de protección o provocar fallos en los convertidores de tracción. La capacidad del transformador para soportar estas condiciones dinámicas afecta directamente indicadores de rendimiento del tren, como las tasas de aceleración, la velocidad máxima alcanzable y la eficiencia energética. Los operadores ferroviarios especifican el rendimiento de los transformadores de tracción en función de ciclos de trabajo que reflejan perfiles operativos realistas, garantizando así que el equipo pueda soportar repetidamente transitorios de alta potencia a lo largo de su vida útil prevista sin fallas prematuras ni degradación.

Gestión térmica bajo cargas variables

El funcionamiento continuo bajo cargas eléctricas variables genera calor en el transformador de tracción debido a las pérdidas resistivas en los devanados, así como a las pérdidas por histéresis y corrientes parásitas en el núcleo magnético. Una gestión térmica eficaz es esencial para prevenir la degradación del aislamiento, la deformación de los devanados y, finalmente, la avería del transformador. Los transformadores de tracción llenos de líquido utilizan aceite mineral o fluidos dieléctricos sintéticos que proporcionan simultáneamente aislamiento eléctrico y transferencia de calor, circulando de forma natural o mediante bombas forzadas para transportar el calor desde los devanados hasta radiadores externos o intercambiadores de calor. Los transformadores de tracción de tipo seco dependen del enfriamiento por aire, con sistemas de ventilación diseñados para mantener las temperaturas de los devanados dentro de límites seguros incluso durante operaciones prolongadas a alta carga.

El diseño térmico de un transformador de tracción debe tener en cuenta los efectos acumulativos del calentamiento provocados por ciclos repetidos de aceleración, por la operación prolongada a plena potencia en pendientes pronunciadas y por el entorno de ventilación restringida propio de un tren en movimiento. Los sensores de temperatura integrados en los devanados del transformador permiten una monitorización en tiempo real, lo que posibilita que los sistemas de protección reduzcan la potencia o activen alarmas si se aproximan los límites térmicos. Los programas de mantenimiento ferroviario incluyen la supervisión periódica del rendimiento del sistema de refrigeración, del estado del fluido dieléctrico y de la resistencia de aislamiento, con el fin de detectar signos tempranos de deterioro térmico. La capacidad del transformador de tracción para gestionar eficazmente el calor sin comprometer su rendimiento eléctrico determina su fiabilidad y durabilidad en exigentes entornos de servicio ferroviario.

Resistencia a las tensiones mecánicas y tolerancia a las vibraciones

A diferencia de los transformadores estacionarios en subestaciones, un transformador de tracción montado en un tren en movimiento experimenta tensiones mecánicas continuas debidas a las vibraciones, las cargas de impacto y las fuerzas de aceleración. Las irregularidades de la vía, los impactos entre ruedas y carril, y la dinámica de frenado someten al transformador a vibraciones multieje a lo largo de un amplio espectro de frecuencias. El núcleo y los devanados del transformador deben fijarse mecánicamente para evitar desplazamientos que puedan desgastar el aislamiento, aflojar las conexiones eléctricas o provocar fatiga estructural. Los sistemas avanzados de montaje emplean aisladores elásticos que absorben los impactos sin permitir desplazamientos excesivos, protegiendo así al transformador frente a daños mecánicos y minimizando la transmisión de vibraciones a la estructura del tren.

La construcción enrollada de un transformador de tracción incorpora refuerzos mecánicos, como la unión con epoxi, el envoltorio con fibra de vidrio y los espaciadores rígidos que mantienen las posiciones de los conductores bajo cargas dinámicas. El conjunto del núcleo utiliza sistemas de sujeción que evitan el desplazamiento de las láminas, al tiempo que permiten la expansión térmica. Las especificaciones ferroviarias para transformadores de tracción incluyen rigurosos protocolos de ensayo mecánico que simulan años de condiciones de servicio mediante ensayos controlados de vibración y choque. Estas consideraciones de diseño mecánico garantizan que el transformador de tracción conserve su rendimiento eléctrico y su integridad estructural durante toda su vida útil, apoyando operaciones ferroviarias fiables incluso en el exigente entorno mecánico de trenes de pasajeros de alta velocidad y locomotoras pesadas de carga.

Integración con convertidores de tracción y accionamientos de motor

Adaptación de impedancia para una transferencia óptima de potencia

Las características de impedancia eléctrica de un transformador de tracción afectan directamente su interacción con los convertidores de tracción y los sistemas de accionamiento de motores conectados aguas abajo. Una adecuada adaptación de impedancias garantiza la máxima eficiencia en la transferencia de potencia, al tiempo que limita las corrientes de cortocircuito a niveles que pueden interrumpirse de forma segura mediante los dispositivos de protección. La inductancia de fuga del transformador de tracción, determinada por el acoplamiento magnético entre los devanados primario y secundario, actúa como una impedancia en serie que limita las corrientes de conexión durante los eventos de conmutación del convertidor y proporciona una protección intrínseca de limitación de corriente en condiciones de fallo. Los ingenieros eléctricos ferroviarios especifican cuidadosamente los valores de impedancia del transformador para equilibrar los requisitos contrapuestos de una caída de tensión reducida durante el funcionamiento normal y una limitación adecuada de la corriente de fallo para la protección del sistema.

Los convertidores de tracción modernos que utilizan técnicas de modulación por ancho de pulso generan transitorios de conmutación de alta frecuencia que pueden reflejarse a través del transformador de tracción, provocando potencialmente fenómenos de resonancia o tensiones excesivas. El diseño del transformador debe soportar estos componentes de alta frecuencia sin sufrir roturas del aislamiento ni pérdidas excesivas. Algunas especificaciones de transformadores de tracción incluyen refuerzo del aislamiento entre espiras y blindaje entre devanados para resistir los picos de tensión asociados a la conmutación rápida del convertidor. La compatibilidad entre las características de impedancia del transformador de tracción y los algoritmos de control del convertidor determina la estabilidad general del sistema, su eficiencia y su compatibilidad electromagnética, lo que convierte esta interfaz en un factor crítico de diseño para el desarrollo de vehículos ferroviarios eléctricos.

Configuración de múltiples salidas para sistemas auxiliares

Además de suministrar los convertidores de tracción principales, un transformador de tracción suele proporcionar energía a numerosos sistemas auxiliares esenciales para el funcionamiento del tren y la comodidad de los pasajeros. Estas cargas auxiliares incluyen sistemas de climatización (HVAC) para el control del clima, iluminación, accionadores de puertas, equipos de comunicación, cargadores de baterías y sistemas de información a bordo. Un diseño de transformador de tracción de múltiples devanados incorpora devanados secundarios dedicados, optimizados para distintos niveles de tensión y potencias nominales, lo que permite una distribución eficiente de la energía eléctrica en todo el tren. Algunos devanados auxiliares suministran energía trifásica para compresores y ventiladores accionados por motor, mientras que otros suministran energía monofásica para iluminación y electrónica a tensiones como 400 V, 230 V o 110 V, según las normas regionales.

La segmentación de la alimentación eléctrica mediante múltiples devanados del transformador mejora la fiabilidad del sistema al aislar las cargas auxiliares de los circuitos de tracción de alta potencia. Las fallas o sobrecargas en los sistemas auxiliares no afectan directamente la disponibilidad de potencia para la tracción, lo que permite que los trenes sigan operando incluso con servicios auxiliares para pasajeros degradados. El diseño del transformador de tracción debe garantizar que todos los devanados secundarios mantengan la regulación de tensión dentro de los límites aceptables en todo el rango de combinaciones de carga de tracción y carga auxiliar. Los operadores ferroviarios se benefician de este enfoque integrado de distribución de energía gracias a una reducción en el número de equipos, una instalación simplificada y un mejor aprovechamiento del espacio dentro del entorno restringido de los bastidores inferiores y compartimentos de equipos de los vehículos ferroviarios.

Recuperación de energía y soporte para frenado regenerativo

Los trenes eléctricos modernos emplean sistemas de frenado regenerativo que convierten la energía cinética nuevamente en energía eléctrica durante la desaceleración, reduciendo el desgaste de los frenos mecánicos y mejorando la eficiencia energética general. Durante el frenado regenerativo, los motores de tracción funcionan como generadores, produciendo potencia eléctrica que fluye en sentido inverso a través de los convertidores de tracción y del transformador de tracción hacia el sistema de alimentación aéreo. El transformador de tracción debe soportar este flujo de potencia bidireccional sin introducir pérdidas significativas ni inestabilidad de tensión. La baja impedancia interna del transformador y sus características eléctricas simétricas permiten una recuperación eficiente de energía, lo que posibilita que la potencia generada sea utilizada por otros trenes en el mismo tramo eléctrico o devuelta a la red eléctrica mediante inversores de subestación.

La implementación exitosa del frenado regenerativo depende de la capacidad del transformador de tracción para mantener la estabilidad de tensión durante las transiciones rápidas entre los modos de tracción y generación. Algunos sistemas ferroviarios experimentan un aumento de tensión en la catenaria cuando varios trenes ejecutan simultáneamente el frenado regenerativo, lo que podría superar los valores nominales de tensión de los equipos. El diseño del transformador de tracción debe soportar estas condiciones de sobretensión, mientras que los sistemas de protección supervisan los niveles de tensión y ajustan el esfuerzo de frenado en consecuencia. Los operadores ferroviarios informan ahorros energéticos del 15 al 30 % gracias a sistemas eficaces de frenado regenerativo, desempeñando el transformador de tracción un papel central para posibilitar esta mejora de eficiencia. Los beneficios ambientales y económicos derivados de la reducción del consumo energético hacen que la capacidad de flujo de potencia bidireccional sea una característica esencial del diseño moderno de transformadores de tracción.

Mejora de la fiabilidad y optimización del mantenimiento

Sistemas de monitorización del estado y diagnóstico

Los operadores ferroviarios implementan programas integrales de monitorización del estado para supervisar la salud de los transformadores de tracción y predecir las necesidades de mantenimiento antes de que ocurran fallos. Los transformadores de tracción modernos incorporan sensores que miden de forma continua parámetros como la temperatura del devanado, la temperatura y el nivel del fluido refrigerante, la actividad de descargas parciales y la integridad del aislamiento de los bornes. Las señales de estos sensores se alimentan a sistemas de diagnóstico a bordo, que analizan tendencias, detectan anomalías y alertan al personal de mantenimiento sobre problemas emergentes. Los sistemas avanzados de monitorización utilizan el análisis de gases disueltos en transformadores llenos de líquido, detectando los gases generados por la degradación del aislamiento o por arcos eléctricos dentro del depósito del transformador. La detección temprana de estas señales de advertencia permite intervenciones proactivas de mantenimiento que evitan fallos catastróficos y minimizan las interrupciones del servicio.

La integración de los datos de monitorización del estado con los sistemas de gestión de flotas permite a los operadores ferroviarios optimizar la programación del mantenimiento en función del estado real del equipo, en lugar de intervalos de tiempo fijos. Este enfoque de mantenimiento basado en el estado reduce las inspecciones innecesarias, al tiempo que garantiza que los transformadores reciban atención cuando los indicadores sugieren la aparición de problemas. Las plataformas de análisis de datos identifican patrones entre poblaciones de transformadores, revelando debilidades de diseño, factores de estrés operativo o mejoras en los procedimientos de mantenimiento. Las mejoras de fiabilidad logradas mediante una monitorización sistemática del estado respaldan directamente los objetivos operativos ferroviarios de alta disponibilidad, reducción de los costes del ciclo de vida y mayor seguridad, al prevenir fallos inesperados del equipo que podrían dejar trenes detenidos o poner en peligro a los pasajeros.

Características de diseño para una vida útil prolongada

Las aplicaciones ferroviarias exigen una vida útil excepcionalmente larga de los transformadores de tracción debido al elevado costo de capital asociado con la sustitución de equipos y a las interrupciones operativas derivadas de fallos no planificados. Los fabricantes diseñan los transformadores de tracción con sistemas de aislamiento robustos, capacidad térmica sobredimensionada y materiales resistentes a la corrosión para soportar décadas de servicio exigente. Los materiales aislantes se seleccionan por su capacidad para mantener la rigidez dieléctrica a pesar de los ciclos térmicos, las tensiones mecánicas y la exposición a contaminantes. Los conductores de los devanados utilizan cobre o aluminio de alta pureza con secciones transversales generosas que minimizan el calentamiento resistivo y las tensiones mecánicas. El depósito del transformador y los sistemas de refrigeración incorporan recubrimientos protectores y protección catódica para prevenir la corrosión en el exigente entorno operativo de los vehículos ferroviarios.

Los procedimientos de mantenimiento estandarizados establecidos por los fabricantes y los operadores ferroviarios incluyen inspecciones periódicas, ensayos dieléctricos, mantenimiento del sistema de refrigeración y apriete de conexiones para conservar el rendimiento del transformador de tracción durante toda su vida útil prevista de 30 a 40 años. Las revisiones mayores pueden implicar el devanado nuevamente, la reacondicionamiento del núcleo o actualizaciones del sistema de refrigeración, con el fin de restablecer el transformador en condiciones similares a las nuevas a una fracción del costo de sustitución. El valor económico derivado de la prolongación de la vida útil es considerable para los operadores ferroviarios que gestionan flotas extensas, lo que convierte a la fiabilidad y la facilidad de mantenimiento en criterios clave de selección al especificar la adquisición de transformadores de tracción. Las características de diseño que facilitan la inspección, las pruebas y las reparaciones contribuyen significativamente al costo total de propiedad y a la disponibilidad operativa de los sistemas ferroviarios eléctricos.

Consideraciones sobre estandarización e interoperabilidad

Las organizaciones internacionales de normalización ferroviaria han desarrollado especificaciones para los transformadores de tracción con el fin de promover la interoperabilidad, la seguridad y la coherencia del rendimiento entre distintos fabricantes y sistemas ferroviarios. Normas como la IEC 60310 definen los requisitos de ensayo, los límites de elevación de temperatura, la coordinación del aislamiento y los criterios de resistencia mecánica que deben cumplir los transformadores de tracción. El cumplimiento de estas normas garantiza que los transformadores procedentes de distintos proveedores puedan integrarse en las flotas ferroviarias con confianza en su compatibilidad y rendimiento. Asimismo, la normalización facilita la disponibilidad de piezas de repuesto, la formación en mantenimiento y el soporte técnico más allá de las fronteras internacionales, lo cual resulta especialmente importante para los operadores ferroviarios que gestionan servicios transfronterizos o flotas multinacionales.

A pesar de los esfuerzos de estandarización, las variaciones regionales en los sistemas de electrificación, los niveles de tensión y los estándares de frecuencia exigen la personalización de los diseños de los transformadores de tracción para redes ferroviarias específicas. Las líneas ferroviarias europeas utilizan predominantemente sistemas de 25 kV a 50 Hz o de 15 kV a 16,7 Hz, mientras que las ferrocarriles de carga norteamericanos emplean distintos voltajes de corriente continua, y las redes ferroviarias de alta velocidad asiáticas utilizan configuraciones de 25 kV a 60 Hz. Los fabricantes mantienen plataformas de diseño adaptables a estos diferentes parámetros eléctricos, preservando al mismo tiempo los principios fundamentales de diseño y los procesos de fabricación. Los operadores ferroviarios se benefician de este equilibrio entre estandarización y personalización mediante una reducción de los costes de ingeniería, una mayor fiabilidad derivada de diseños probados y una flexibilidad para optimizar las especificaciones del transformador según requisitos operativos particulares u objetivos de rendimiento.

Preguntas frecuentes

¿Cuál es el rango habitual de potencia nominal de los transformadores de tracción utilizados en trenes eléctricos?

Las potencias nominales de los transformadores de tracción varían significativamente según el tipo de tren y los requisitos operativos. Los sistemas de tren ligero y metro suelen utilizar transformadores de tracción con potencias nominales entre 500 kVA y 2 MVA, mientras que los trenes de cercanías y los servicios regionales de pasajeros requieren potencias nominales de 2 MVA a 6 MVA. Los trenes de alta velocidad para pasajeros que circulan a velocidades superiores a 250 km/h emplean transformadores de tracción con potencias nominales entre 6 MVA y 12 MVA, para suministrar la elevada potencia necesaria para una aceleración rápida y una operación sostenida a alta velocidad. Las locomotoras pesadas de mercancías pueden utilizar transformadores de tracción con potencias nominales de hasta 10 MVA para mover trenes largos en pendientes exigentes. La potencia nominal específica se determina mediante un análisis detallado de los perfiles de la ruta, las configuraciones de la composición del tren, los requisitos de aceleración y las especificaciones de velocidad máxima de operación.

¿En qué se diferencia un transformador de tracción de un transformador de distribución estándar?

Los transformadores de tracción difieren fundamentalmente de los transformadores de distribución estacionarios en varios aspectos críticos. Deben soportar continuamente las vibraciones mecánicas y las cargas de impacto provocadas por el movimiento del tren, lo que exige una construcción mecánica reforzada y sistemas de montaje especializados. Los transformadores de tracción operan bajo cargas eléctricas altamente variables, con transitorios frecuentes, lo que requiere un diseño térmico superior y capacidades dinámicas de regulación de tensión. Por lo general, incorporan varios devanados secundarios para suministrar distintos niveles de tensión a los sistemas de tracción y auxiliares. Las restricciones de espacio y peso en los vehículos ferroviarios exigen diseños compactos y de alta densidad de potencia, que utilizan materiales avanzados y métodos de refrigeración innovadores. Además, los transformadores de tracción deben permitir el flujo de potencia bidireccional para el frenado regenerativo y cumplir rigurosos requisitos de compatibilidad electromagnética, a fin de evitar interferencias con los sistemas de señalización y comunicación.

¿Qué actividades de mantenimiento son esenciales para garantizar la fiabilidad del transformador de tracción?

Las actividades esenciales de mantenimiento para los transformadores de tracción incluyen inspecciones visuales periódicas en busca de fugas de aceite, daños físicos y funcionamiento del sistema de refrigeración. Las pruebas eléctricas abarcan la medición de la resistencia de aislamiento, la prueba del factor de potencia y la verificación de la relación de transformación para detectar la degradación de los devanados o problemas de conexión. En el caso de los transformadores llenos de líquido, el muestreo y análisis periódicos del aceite permiten monitorear el contenido de humedad, la rigidez dieléctrica y los gases disueltos, que indican fallas internas. El mantenimiento del sistema de refrigeración incluye la limpieza del radiador, la verificación del funcionamiento de los ventiladores y la inspección de las bombas en los sistemas de circulación de aceite. El apriete de las conexiones evita puntos calientes causados por terminales flojas, mientras que las inspecciones de los aisladores detectan fenómenos de seguimiento o contaminación. La calibración del sistema de monitoreo de temperatura garantiza una protección precisa contra sobrecargas térmicas. La mayoría de los operadores realizan estas inspecciones con intervalos que van desde trimestrales para parámetros críticos hasta anuales para ensayos integrales, programando revisiones mayores cada 8 a 12 años según los resultados de la evaluación del estado.

¿Pueden los transformadores de tracción operar eficazmente con diferentes tensiones de suministro eléctrico?

Los transformadores de tracción suelen diseñarse para tensiones nominales de entrada específicas, correspondientes al sistema de electrificación de la red ferroviaria para la que están destinados. Sin embargo, algunos diseños avanzados incorporan cambiadores de derivaciones o capacidad dual de tensión para permitir su funcionamiento con distintas tensiones de alimentación, lo que posibilita que los trenes recorran redes con diferentes estándares de electrificación. Las locomotoras multimodo utilizadas en servicios internacionales pueden emplear transformadores de tracción con múltiples devanados primarios o mecanismos automáticos de cambio de derivación que reconfiguran el transformador para distintas tensiones, como sistemas de 15 kV, 25 kV o 3 kV CC. Estos diseños versátiles implican una complejidad, un peso y un coste adicionales en comparación con los transformadores de una sola tensión, pero ofrecen la flexibilidad operativa esencial para los servicios transfronterizos de mercancías y pasajeros. El transformador debe mantener una regulación adecuada de la tensión, una coordinación correcta de las protecciones y una compatibilidad electromagnética óptima en todas las configuraciones de tensión admitidas, garantizando así un funcionamiento seguro y fiable en todo el territorio de servicio del tren.
