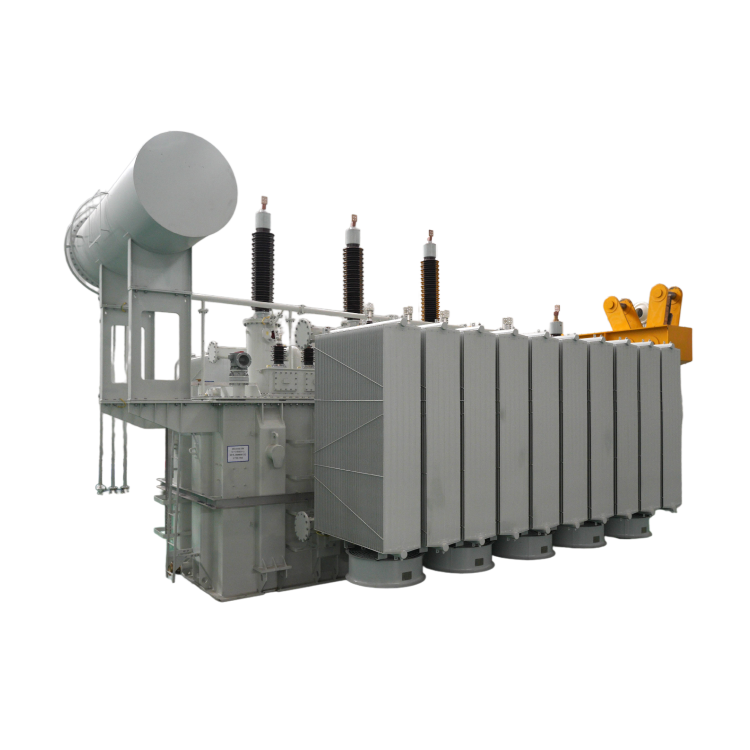

Силов трансформатор 400 kV

Въведение в трансформатори за 400 kV

Трансформаторите на нашата компания с напрежение 400 kV са подходящи за мрежи за предаване на електроенергия с ултрависоко напрежение 400 kV. Продуктът напълно демонстрира проектантските и производствени възможности на компанията в областта на трансформаторите с високо напрежение и голяма мощност, като се фокусира върху надеждността на изолацията, ниските нива на частични разряди и високата устойчивост при къси съединения. Проектирането и производствените процеси на ядрото и намотките са оптимизирани за висока интензивност на полето. Всички изолационни елементи са подложени на предварителна стабилизираща обработка. Тялото се монтира като цяло и използва система за компресия с висока якост. Резervoарът за масло има конструкция с пълен вакуум и изключително строги процеси за запечатване и пълнене с масло, които ефективно предотвратяват овлажняването на изолацията и образуването на мехурчета. Целият производствен процес се осъществява в среда с висока степен на чистота и със строг контрол на качеството на процесите, като по този начин се отговаря на изискванията за производителност на висококачествени трансформатори за електрическата мрежа.

Параметри на продукта

НОМИНАЛНА МОЩНОСТ (KVA)	Комбинация на напрежение			Символ на групата за връзка	Губитък при празен ход (kW)	Губитък при натоварване (kW) (75℃)	Ток на празен ход (%)	Импеданс при късо съединение (%)
	Високо напрежение (kV)	Високо напрежение (kV)%	Ниско напрежение kV		22
3150	35~ 38.5	±2x2.5% ±5%	3.15 6.3 10.5	Yd11	1.7	20.7	0.45	7.0
4000					2.0	24.6	0.45
5000					2.4	28.2	0.35
6300					2.9	31.5	0.35	8.0
8000		±2x2.5%	3.15 3.3 6.3 6.6 10.5	YNd11	4.0	34.6	0.30
10000					4.8	40.8	0.30
12500					5.5	48.4	0.30
16000					6.7	59.2	0.25
20000					7.9	71.6	0.25
25000					9.4	84.6	0.28	10.0
31500					11.1	100.8	0.28

Номинална мощност kV-A	Комбинация на напрежение		Символ на групата за връзка	Губитък при празен ход (kW)	Загуби при натоварване (kW)	Ток на празен ход (%)	Импеданс при късо съединение (%)
	Високо напрежение и диапазон на отводи (kV)	Ниско напрежение		22
6300	110±2x2.5% 115±2x2.5% 121±2x2,5%	6.3 6.6 10.5	YNd11	4.1	32.0	0.62	10.5
8000				4.9	38.0	0.62
10000				5.8	45.0	0.58
12500				6.8	53.0	0.58
16000				8.3	65.7	0.54
20000				9.7	79.0	0.54
25000				11.4	94.0	0.50
31500				13.5	111	0.48
40000				16.2	133	0.45
50000				19.4	158	0.42
63000				22.9	187	0.38
75000		13.8 15.75 18 21		26.0	212	0.33	12~14
90000				29.9	245	0.30
120000				37.3	303	0.27
150000				44.1	359	0.24
180000				49.5	411	0.20
Бележка 1: За трансформатори за повишаване на напрежението се препоръчва бездроселна конструкция. Дросели могат да бъдат осигурени при необходимост от експлоатацията. Бележка 2: Когато средният годишен коефициент на натоварване на трансформатора е между 42% и 46%, може да се постигне максимална работна ефективност чрез използване на стойностите на загубите от таблицата.

Номинална мощност kV-A	Комбинация на напрежение		Символ на групата за връзка	Губитък при празен ход (kW)	Загуби при натоварване (kW)	Ток на празен ход (%)	Импеданс при късо съединение (%)
	Високо напрежение и диапазон на отводи (kV)	Ниско напрежение		22
31500	220±2×2.5% 242±2×2.5%	6.3 6.6 10.5	YNd11	15	115	0.56	12～14
40000				18	134	0.56
50000				21	161	0.52
63000				25	188	0.52
75000		10.5 13.8		29	213	0.48
90000				34	246	0.44
120000				41	304	0.44
150000		10.5、13.8 11、13.8 15.75 18、20		49	360	0.40
160000				51	378	0.39
180000				56	413	0.36
240000				70	484	0.33
300000		15.75 18 20		83	577	0.30
360000				95	662	0.30
370000				97	675	0.30
400000				103	716	0.28
420000				106	742	0.28
Бележка 1: Могат да се доставят трансформатори с номинална мощност под 31500 kVA и с други комбинации от напрежения по заявка. Бележка 2: Могат да се доставят трансформатори с ниско напрежение 35 kV и 38,5 kV по заявка.

Въведение в продукта

Характеристики на трансформатора

Нашата компания произвежда трансформатори със следните характеристики: ниски загуби, ниско ниво на шум, ниско частично разрядване, липса на течове и висока устойчивост при късо съединение. Те не изискват вдигане на магнитопровода по време на монтаж на място, а тялото на трансформатора не изисква поддръжка в продължение на 20 години. По-долу са основните характеристики на трансформатори с класове на напрежение под 110 kV относно конструкцията и процеса.

Сечение на магнитопровода

1. Материал и конструкция на магнитопровода

За ядрото се избират високоефективни листове от ориентиран кремък-желязна стомана. Ядрото прилага напълно наклонена многостепенна стъпкова конструкция с връзка и се използва процес на неимащ омаждане страничен пръстен, което помага за намаляване на загубите при празен ход и шума.

2. Сглобяване на ядрото

Колоната и страничният пръстен на ядрото се увиват с високоякостни ленти от смола с мрежеста структура, механично свързани и затопени. Това гарантира добра перпендикулярност на ядрото.

3. Механична якост

Конструкцията на ядрото има висока механична якост. Заслужава внимание рамковата конструкция, изработена от големи ламинирани скоби, която ефективно стяга ядрото, осигурявайки достатъчна механична якост при късо съединение. Този дизайн също отговаря на изискването за липса на повдигане на ядрото по време на транспортиране и монтаж на място.

4. Съединители на ядрото

Всички конструктивни елементи на ядрото са заоблени, за да се избегнат остри ръбове. В зони с висока интензивност на полето, където минават изводите, се добавят специални изолационни обвивки, за да се намали частичното разрядване.

5. Електрическа надеждност

Всички основни електрически връзки остават непокрити с боя, за да се осигури надеждна електрическа връзка и да се предотврати локален електрически потенциал. Клемите и сърцевината са отделно заземени.

Навивка

1. Конструкция на електрическата схема

Електрическите структурни параметри се изчисляват с помощта на софтуер за анализ.

2. Разпределение на напрежението

Всички навивки се анализират чрез софтуер за изчисление на вълновите процеси относно разпределението на напрежението и многократно се коригират, за да се осигури разумно разпределение на градиента. Проверява се и електрическата напрегнатост на трансформаторното тяло, за да се гарантират оптимални параметри за основна и надлъжна изолация и електрическа якост.

3. Изолация на навивката

Всички навивки се навиват върху твърди изолационни тръби, които предварително са изсушени и напоени с масло за пре-стабилизиране. Външните навивки се подкрепят с външни подпорни ленти, а във вътрешните навивки се добавят допълнителни помощни подпорни ленти за повишаване на устойчивостта при късо съединение.

4. Устойчивост при късо съединение

Въз основа на изчисления за механични сили при късо съединение, за вътрешните намотки се използват самозалепващи се транспонирани проводници или полу-твърди проводници, които притежават изключително висока механична якост и отговарят на изискванията за устойчивост при късо съединение.

5. Повишена устойчивост при късо съединение

Всички клеми и крайни части на намотките са затегнати с високосвиващи полиестерни термоусукващи тръби и ленти, за да се повиши устойчивостта при късо съединение.

6. Структура на намотката и охлаждане

Разделителите между вътрешните и външните намотки се проектират въз основа на изчислени стойности и могат да се различават, осигурявайки рационално разпределение. Намотките са оборудвани с насочена охлаждаща структура за оптимално отвеждане на топлината. Освен това, в точките на транспозиция на намотките, традиционните картонени разделителни ленти са заменени с изолационни формовани части, подложени на топлинно пресоване. Разделителните блокове на масления процеп са заоблени и предварително импрегнирани, което подобрява устойчивостта при осево късо съединение.

7. Вакуумно сушене и монтаж

След вакуумно сушене отделните намотки се монтират по фази. Основните разстоятелни пръстени между намотките се фиксират с помощта на специални позиционни плочи. След вакуумното сушене се проверява и коригира височината на намотките, за да се осигури еднакво натоварване на всички намотки в една и съща фаза, което подобрява устойчивостта при късо съединение.

Част на трансформатора

1. Конструкция на тялото

Тялото на трансформатора има еднофазова конструкция. Притискането на тялото се извършва чрез пресплочи от слоеста изолационна дъска или слоесто дърво, които притежават достатъчна устойчивост към ударни натоварвания при късо съединение.

2. Конструкция на притискане

Конструкцията за притискане използва пресблокове от слоеста изолационна дъска вместо традиционни пирони, увеличавайки напречното сечение на блоковете за притискане и намалявайки така налягането. Тази конструкция използва хидравлични устройства за задаване на предварително притискане по време на монтажа след процеса на сушене.

3. Опори за изводи

Всички водещи подпори са изработени от ламинирана дървесина с висока плътност и образуват рамкова конструкция. Някои водещи подпори се изработват от ламиниран картон за топлоизолация, което увеличава както механичната, така и електрическата якост. Всички подпори използват ламинирани дървени изолационни гайки със специална структура против разхлабване.

Резервоар за масло и секция за монтаж

1. Вакуумно маслоустойчив резервоар

Всички трансформатори с номинално напрежение до 110 kV използват напълно запечатан с вакуум маслоустойчив резервоар с цилиндрична форма. Горната и долната част на маслоустойчивия резервоар могат да бъдат свързани чрез болтове или заварени, за да се отговори на изискването за работа без повдигане на сърцевината и без необходимост от поддръжка. Вътрешността на маслоустойчивия резервоар е напълно полирена и заоблена.

2. Резервоар за компенсация на маслото

Всички резервоари за трансформаторно масло могат да издържат пълна вакуумна якост и са оборудвани с балончета и маслоуказатели с показалец. След монтиране на всички аксесоари за трансформатора, резервоарът може да бъде евакуиран до пълен вакуум преди пълнене с масло, което ефективно предотвратява образуването на мехурчета във вътрешните изолационни елементи и трансформатора, намалявайки частичните разряди.

3. Уплътнителна конструкция

Уплътнителните повърхности на трансформатора, включително навивките, използват твърда връзка с ограничителни жлебове, като се прилагат уплътнения от високо качество заедно с уплътнителни лепила, за да се гарантира липсата на течове.

4. Позициониране и надеждност

Трансформаторът е осигурен със специална горна и долна позиционираща конструкция, която осигурява надеждност, устойчивост към ударите по време на транспортиране и отговаря на изискването за липса на вдигане на сърцевината по време на монтаж.

5. Вторична окабеляване

Вторичната окабеляване се извършва според изискванията на потребителя, чрез използване на кабелни лоти от неръждаема стомана или бронирани кабели, като цялото окабеляване се свързва към терминални кутии за улесняване на монтажа от страна на потребителя.

6. Напреднала технология на сглобяване

Трансформаторното тяло минава през контрол на еквивалентно време на излагане от сушене до вакуумно пропитване с масло, осигуряващ непрекъснато високовакуумно отгазване по време на монтирането на всички аксесоари. Това ефективно контролира влагопоглъщането на изолационните компоненти.

Контрол на качеството

Целият производствен процес на трансформатори в нашата компания следва напреднала система за управление на процесите с цел осигуряване на качеството. Процеси като производство на проводници, изработване на изолационни материали, производство на намотки и сглобяване на тялото се извършват в безpraхови работни зони, като чистотата на въздуха се контролира до 3 μg/cm²·day или по-ниско.
