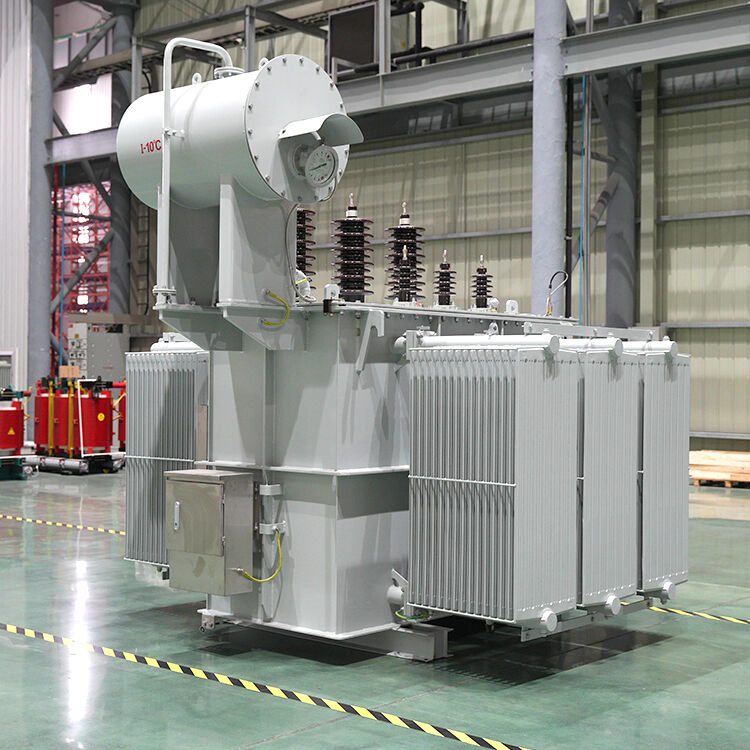

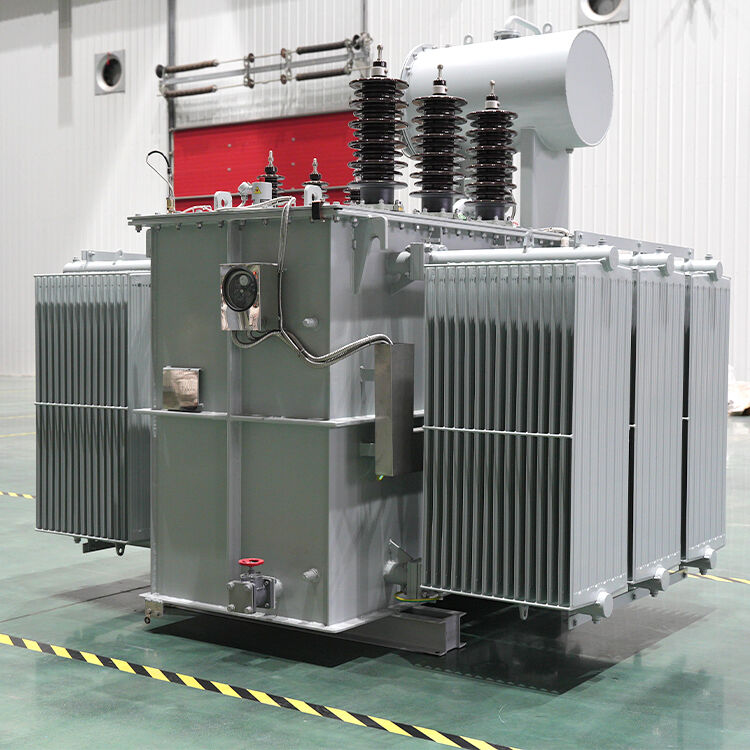

Autotransformator 220 kV

Parametri proizvoda

Proizvod Uvod

1. Konfiguracija jezgre i namotaja
Autotransformator koristi strukturu jezgre s jednim okvirom s dva paralelna namotaja za optimizirane performanse.

2. Ključne tehničke značajke
(1)Izvrsna otpornost na kratki spoj
Autotransformatori su izloženi ekstremnim strujama kratkog spoja. Prema TB/T 2888-2010 , konstrukcija mora podnijeti:

• 25× nazivna struja na 2 sekunde bez termičkog oštećenja.

• Vršna privremena kratkospojna struja na 0,25 sekundi bez mehaničke deformacije.

Unaprijeđene konstrukcijske mjere

• Visokootporni polukrutni samolepljeni presvučeni vodiči za sve namote, koji se stvrdnjavaju tijekom otvrdnjavanja i tvore monolitnu strukturu, drastično poboljšavajući otpornost na kratki spoj.

• Namoti namotani na 5 mm krute papirne cilindre s vanjskim razdjelnim elementima za neutralizaciju radijalnih sila tijekom kvarova.

• Oblikovani izolacijski dijelovi osiguravaju aksijalnu potporu za svaki namotni disk.

• Okviri za stezanje od ploča visoke čvrstoće integriraju jezgru, jaram i strukturne dijelove (npr. vučne ploče, ploče za pritisak, nosače donjeg jarma), uz strogo provjeravanje čvrstoće.

• Precizno uravnoteženje amper-zavoja osigurava teorijsku ravnotežu, podržanu uskim tolerancijama dimenzija izolacije i poravnatim nosačima za stezanje.

• Simulacije elektromagnetskih i mehaničkih sila potvrđuju strukturnu cjelovitost, uključujući stabilnost namota, čvrstoću vodiča i sigurnosne margine za kritične komponente.

• Certificirano od strane Nacionalnog centra za nadzor i ispitivanje kvalitete transformatora kratkospojnim ispitivanjima, što dokazuje pouzdanost u vučnim energetskim sustavima s čestim kvarovima.


(2)Visoka otpornost na preopterećenje
Dizajnirano za dinamičke varijacije opterećenja, temperatura vruće točke namotaja nikada ne prelazi 140 °C pod bilo kojim uvjetima.

Strategije optimizacije

• CFD-termalne simulacije unapređuju staze protoka ulja i raspodjelu temperature namotaja prilagodbom dizajna zavojnica i deflektora.

• Analiza rasipnog magnetskog polja smanjuje lokalno zagrijavanje u konstrukcijskim dijelovima kako bi se spriječilo degradiranje izolacije.

• Sukladnost s GB/T 1094.7-2008 (Vodič za opterećenje snage transformatora) osigurava termičku učinkovitost pod cikličnim kratkotrajnim preopterećenjima putem prilagođenih računalnih modela.


Testirano od strane Nacionalnog centra za nadzor i inspekciju kvalitete transformatora , pri čemu sve vrijednosti premašuju tehničke i regulatorne standarde.
