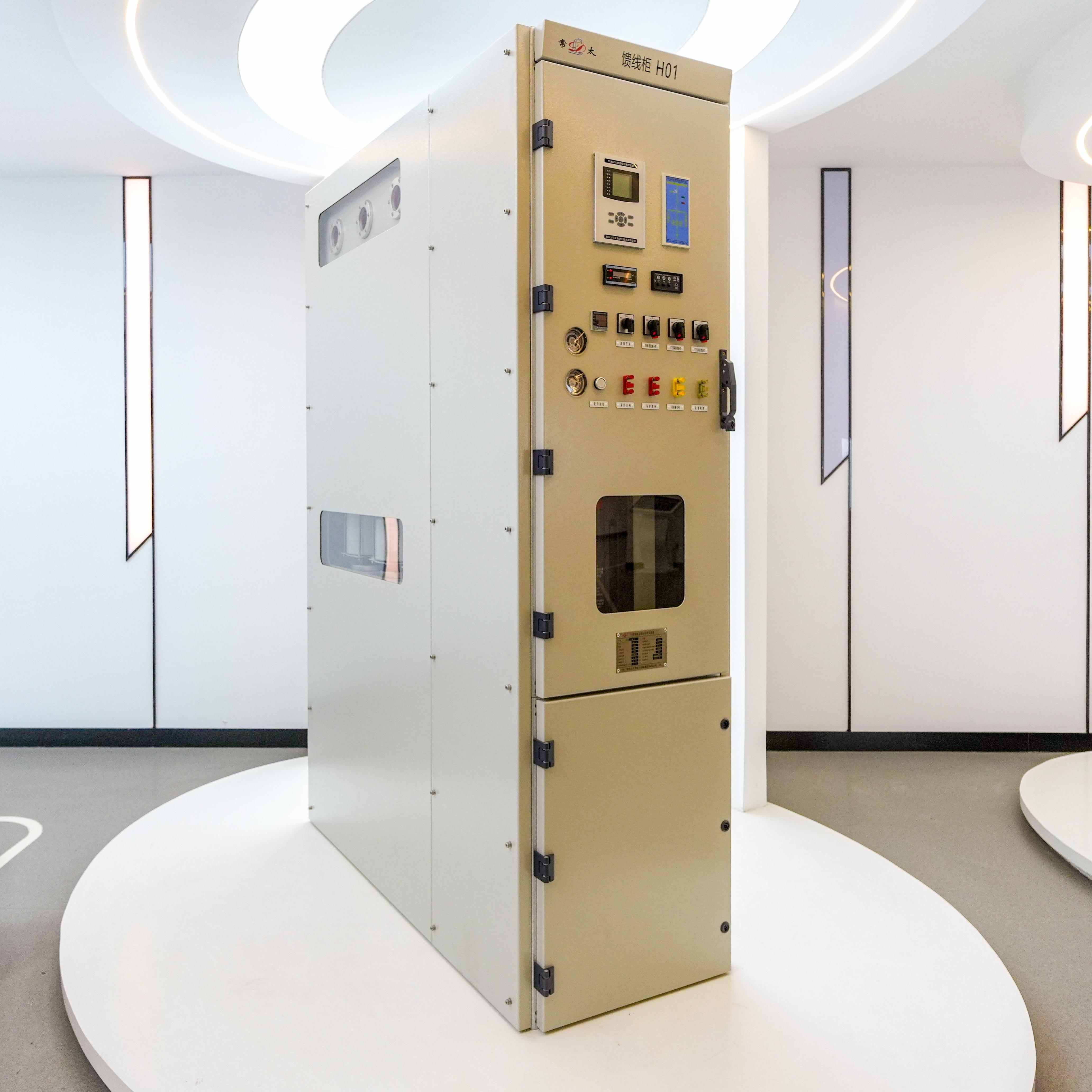

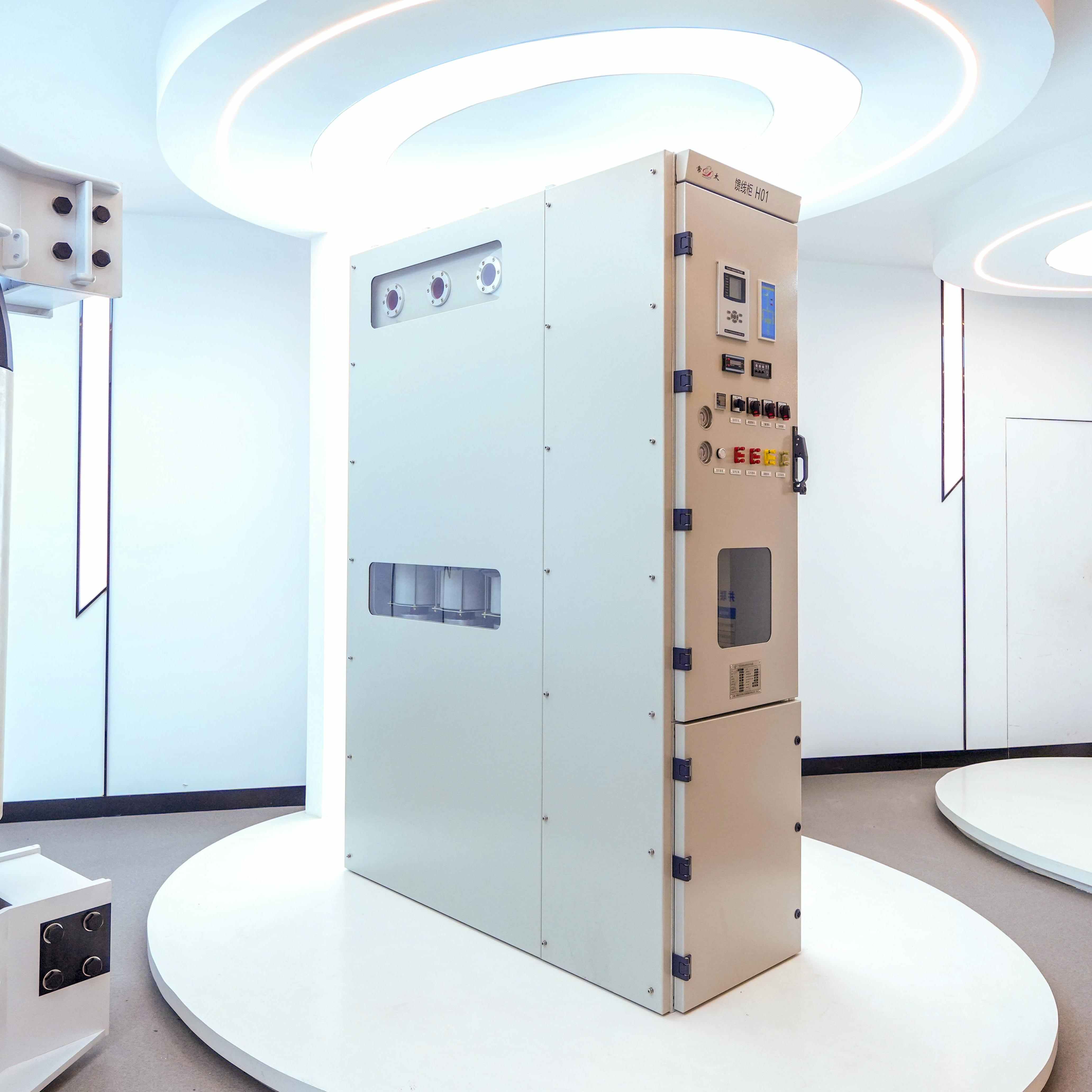

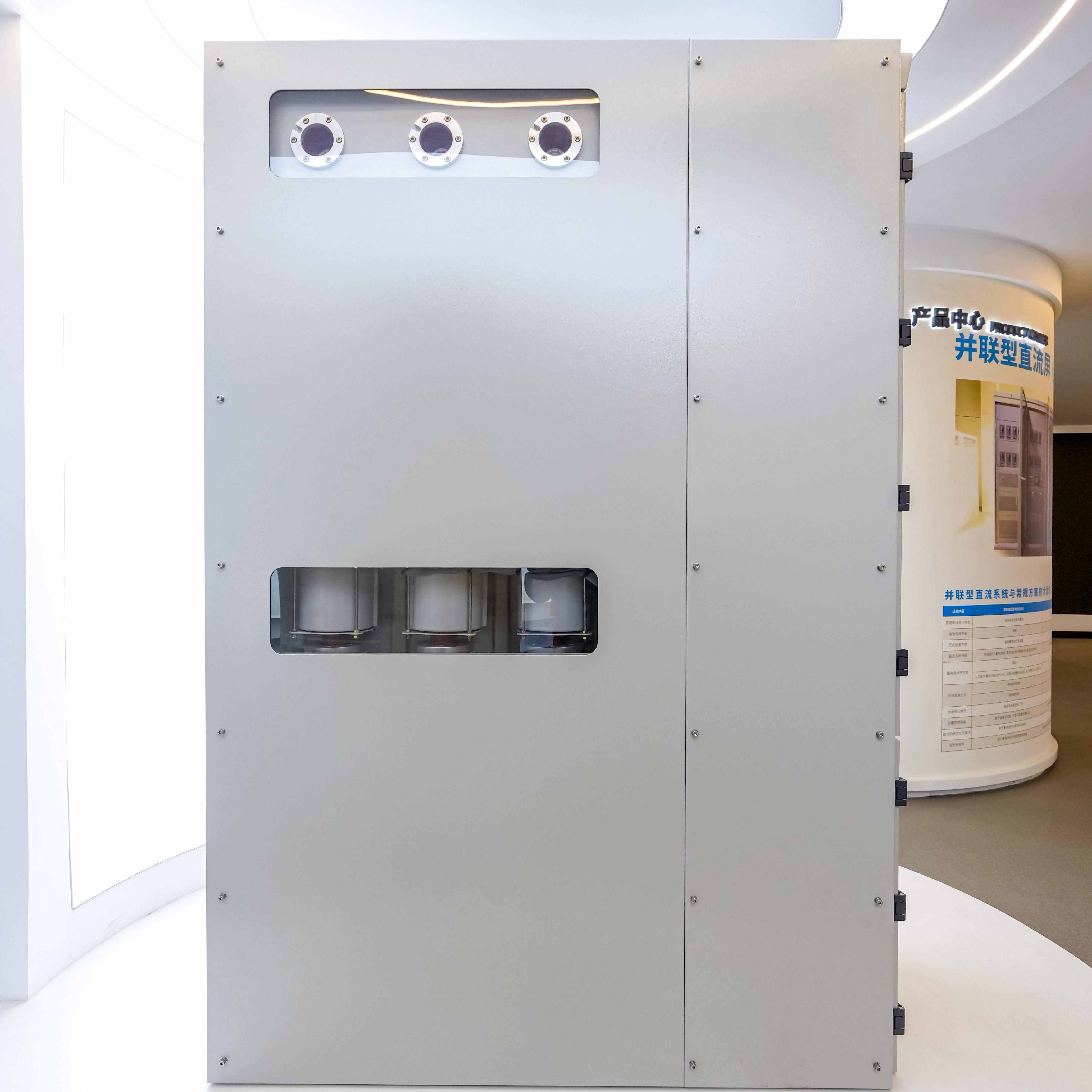

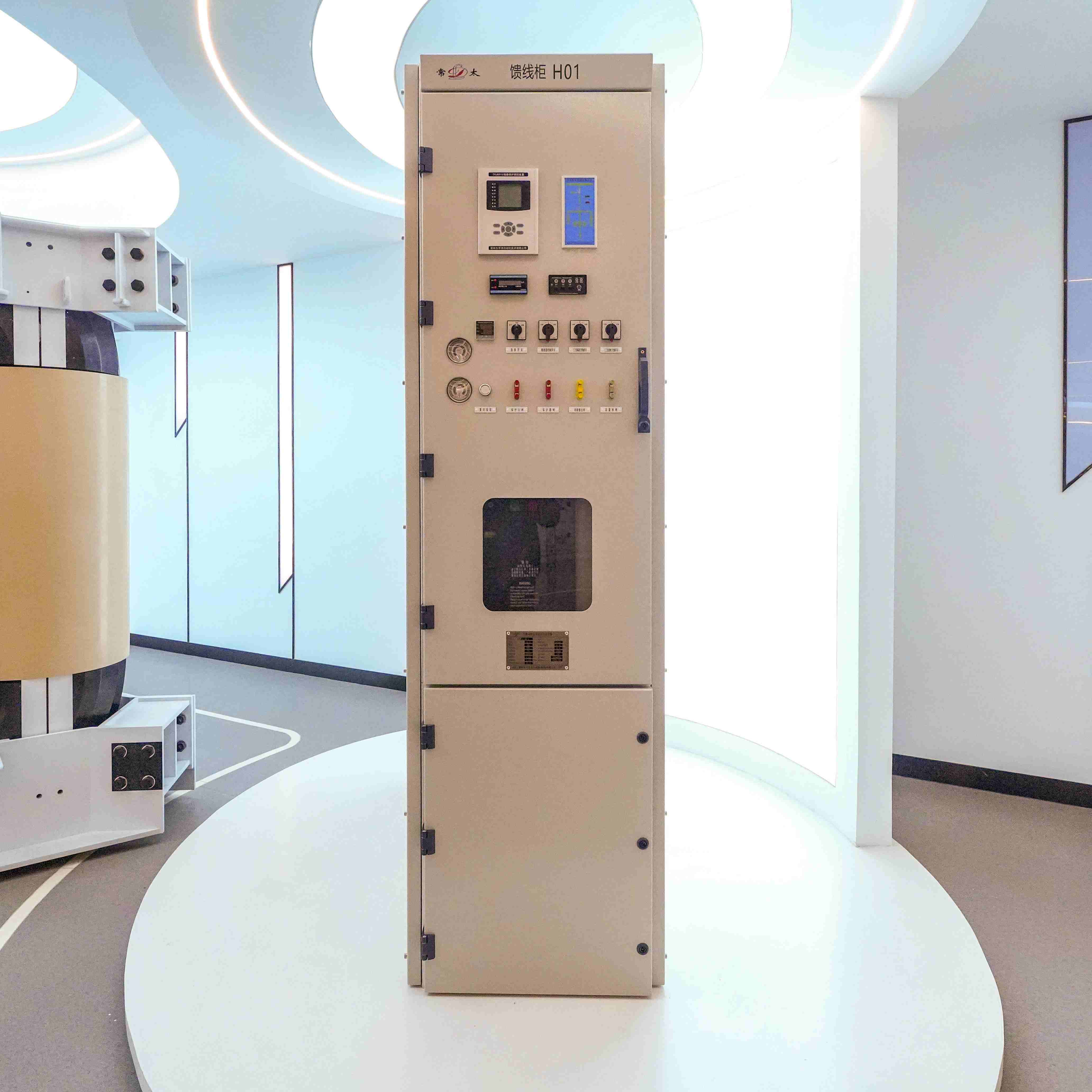

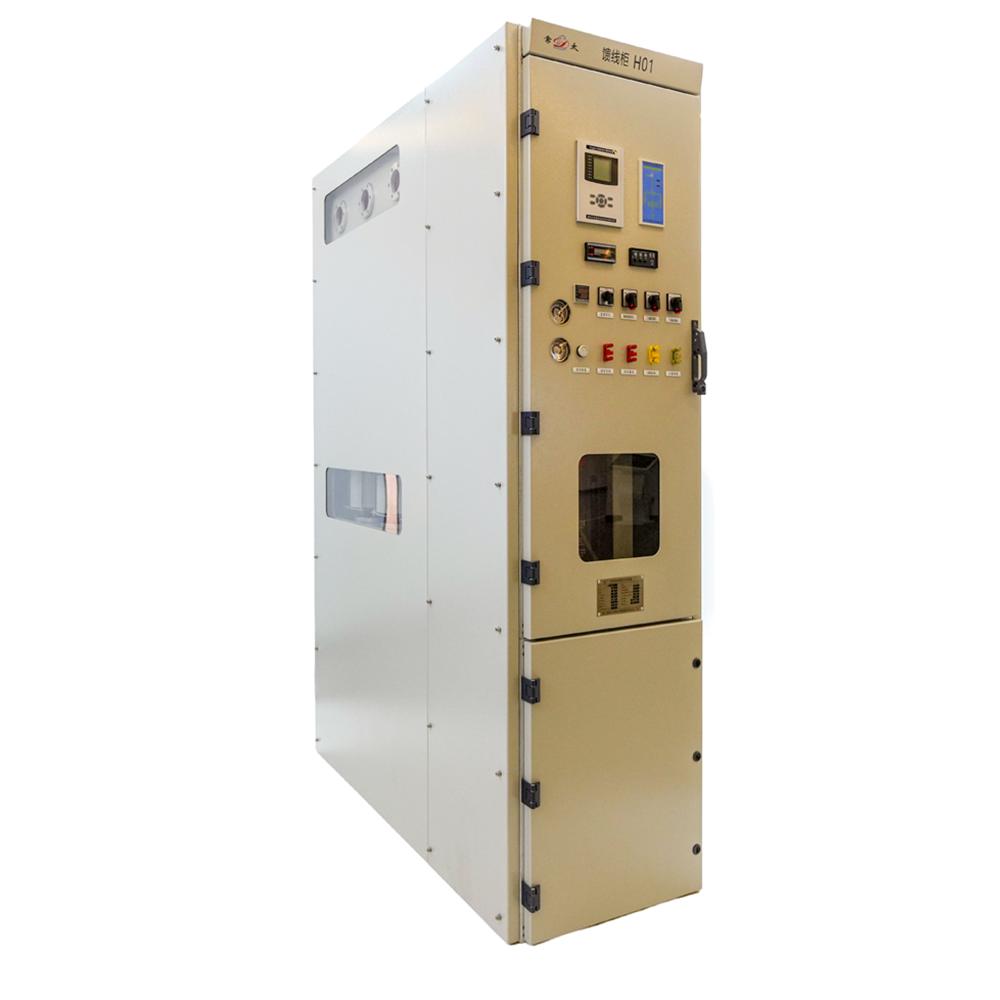

газоизолирано комутационно оборудване за 12 kV, екологично приятелско

газоизолирано комутационно оборудване за 12 kV, екологично приятелско

环保气体柜.png 环保气体开关柜优点.png

Параметри на продукта

Не.	Артикул		Единица	Параметри
1	Номинално Напрежение		kV	12
2	изпитателно напрежение при промишлена честота в продължение на 1 мин (Нулево манометрично налягане)	Обща стойност	kV	42
		Разстояние за вакуум/изолация		48
3	Стойност при импулсно напрежение от гръм (Нулево манометрично налягане)	Обща стойност	kV	75
		Разстояние за вакуум/изолация		85
4	Номинална Честота		Hz	50
5	Номинален кратковременен ток на устойчивост (средноквадратична стойност)		kA	31.5
6	Номинален върхов ток на устойчивост (връхна стойност)		kA	80
7	Продължителност на номиналната краткосрочна токова сила		s	4
8	Номинален продължителен ток		О	1250
9	Номинално налягане при пълнене (манометрично налягане, температура на околната среда 20 ℃)		Мпа	0.03
10	Минимално работно налягане (манометричен натиск, температура на околната среда 20 ℃)		Мпа	0.01
11	Електрическа издръжливост [клас E2] (31,5 kA)		операции	50
12	Механичен живот на прекъсвача		операции	20000
13	Механичен живот на прекъсвача и заземяващия превключвател		операции	10000
14	Ток на прекъсване при късо съединение на прекъсвача (средноквадратична стойност)		kA	31.5
15	Номинален непрекъснат ток на шината		О	1250
16	Съдържание на влага в газа (температура на околната среда 20 ℃)		pPM	≤250
17	Спротивление на главния цеп		μΩ	≤120
18	Величина на частичните разряди (предварително приложено напрежение 15,6 kV, измервателно напрежение 13,2 kV)		пК	≤20
19	Тип изолиращ газ		Чист въздух
20	Годишен процент на изтечения		≤0.1%
21	Степен на защита		Газов отсек IP67
			Други отсеци IP4X
